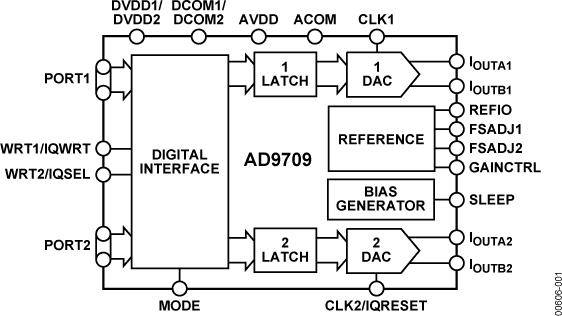

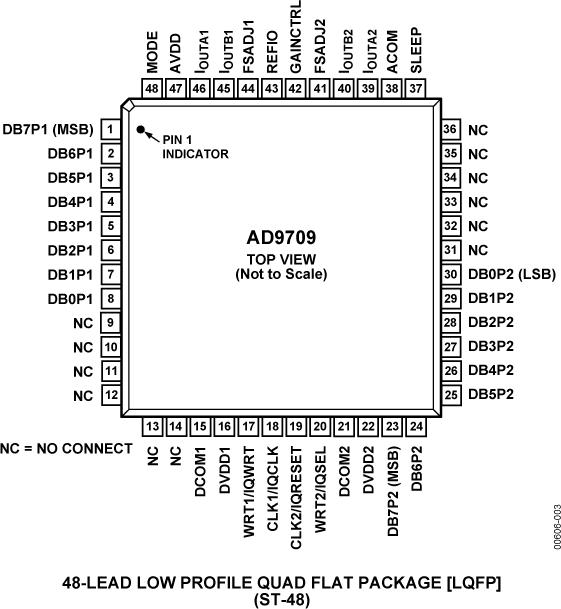

AD9709是一款双端口、高速、双通道、8位DAC，其中集成两个高品质8位TxDAC+内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。它提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

AD9709针对通信应用中的I数据与Q数据处理进行了优化。数字接口含有两个双缓冲锁存器以及控制逻辑。独立的写输入允许数据彼此独立地写入两个DAC端口。独立的时钟可控制各DAC的更新速率。

利用模式控制引脚，AD9709可以与两个单独的数据端口接口，或与单个交错式高速数据端口接口。在交错模式下，输入数据流被解复用为原始I数据与Q数据，然后锁存。随后，I数据与Q数据由两个DAC转换，并以一半输入数据速率更新。

GAINCTRL引脚允许以两种模式设置两个DAC的满量程电流(IOUTFS)。可以用两个外部电阻独立设置各DAC的IOUTFS，也可以用一个外部电阻设置两个DAC的IOUTFS。有关此特性的重要日期码信息，请参阅“增益控制模式”部分。

这些DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并使动态精度达到最大。每个DAC均提供差分电流输出，从而支持单端或差分应用。两个DAC可以同时更新，并提供一个20 mA的标称满量程电流。各DAC之间的满量程电流匹配精度可达到0.1%以内。

AD9709采用先进的低成本CMOS工艺制造，采用3.3 V或5 V单电源供电，功耗为380 mW。

产品聚焦

1. AD9709属于引脚兼容的双通道、8/10/12/14位分辨率TxDAC系列。
2. 双通道、8位、125 MSPS DAC。一对高性能DAC，针对低失真性能进行了优化，可灵活传输I与Q信息。
3. 匹配。增益匹配典型值为满量程的0.1%，失调误差优于0.02%。
4. 低功耗。完整的CMOS双DAC功能，采用3.3 V或5 V单电源供电，功耗为380 mW。可以降低DAC满量程电流，从而以更低功耗工作，而且在低功耗空闲期间可以进入睡眠模式。
5. 片内基准电压源。AD9709内置一个1.20 V温度补偿带隙基准电压源。
6. 双路8位输入。AD9709具有一个灵活的双端口接口，允许以双路方式或交错方式输入数据。

应用

本页提供AD9709的评估板文档和订购信息。
