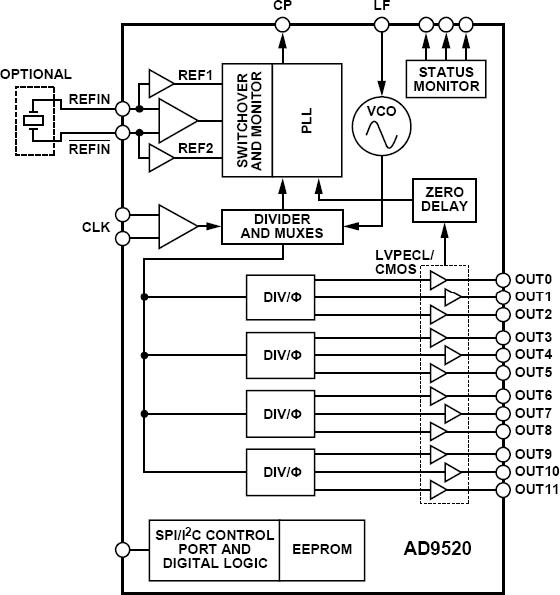

AD9520-12提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL）和电压控制振荡器（VCO）。片内VCO的调谐频率范围为2.02 GHz至2.335 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9520串行接口支持SPI和I2C端口。封装内EEPROM可以通过串行接口进行编程，存储用于上电和芯片复位的用户定义寄存器设置。

AD9520具有12路LVPECL输出（分为四组）。任一路1.6 GHz LVPECL输出均可重新配置为两路250 MHz CMOS输出。

每组输出均具有一个分频器，其分频比（从1至32）和相位（粗调延迟）均可以设置。

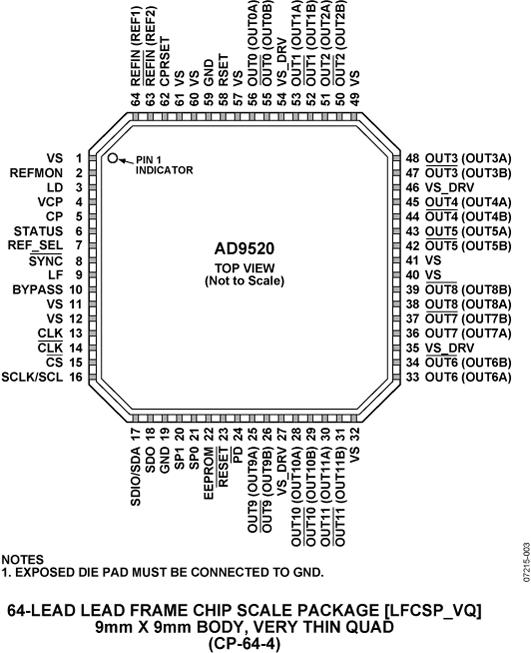

AD9520提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压最高可达5.5 V。独立的输出驱动器电源可以为2.375 V至3.465 V。

AD9520的额定工作温度范围为?40°C至+85°C标准工业温度范围。

2AD9520在本数据手册中泛指AD9520系列的所有器件。但是，使用AD9520-2时，它仅指AD9520系列的该特定器件。

应用

本页提供AD9520-2的评估板文档和订购信息。
