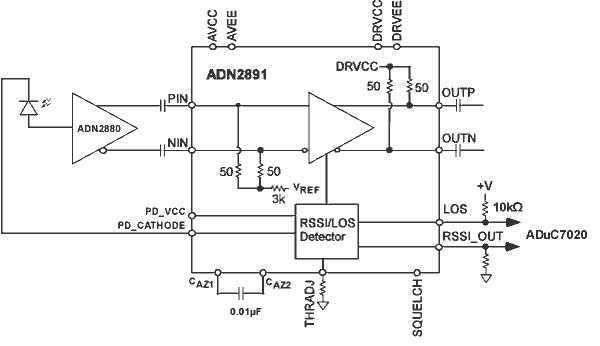

ADN2891 - 典型设计图:


AD芯片:
- LTC4013IUFD#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- 806-0725-21+ - 射频和无线 > 射频接收器
- MAX4081TASA+ - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- MAX6320PUK33BX+T - 集成电路(IC) > 电源管理(PMIC) > 监控器
- LT6002IDHC#TRPBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- PD60-4-1160-CANOPEN - 电机,电磁阀,驱动器板/模块 > 步进电机
- LT1509CSW#PBF - 集成电路(IC) > 电源管理(PMIC) > PFC(功率因数校正)
- LTC2634HMSE-LMX12#TRPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- MAX17672CEVKIT# - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- MAX6866UK29D6S+T - 监控器芯片



ADN2891 - 3.3 V、3.2 Gbps限幅放大器
ADN2891是AD公司的一款光学限幅放大器产品,ADN2891是3.3 V、3.2 Gbps限幅放大器,本站介绍了ADN2891的封装应用图解、特点和优点、功能等,并给出了与ADN2891相关的AD元器件型号供参考。
ADN2891 - 3.3 V、3.2 Gbps限幅放大器 - 光学限幅放大器 - 光学 - Analog Devices
产品描述
ADN2891是一款高增益、3.2Gb/s限幅放大器,针对SONET、千兆以太网(GbE)和光纤通道光接收器应用进行了优化,可接受最高2.0 V峰峰值的差分输入电平,差分输入灵敏度为4 mV峰峰值。它提供以下接收器功能:量化和信号丢失(LOS)检测。该器件的数据速率最高可达3.2Gb/s,支持LX4收发器。该限幅放大器还能直接测量光电二极管电流,从而获得平均接收功率;在整个接收器输入范围内,测量精度优于1 dB。这样,SFF-8472兼容光收发器中便不需要外部平均接收功率检测电路。ADN2891限幅放大器采用3.3 V单电源供电,功耗很低,提供节省空间的3 mm x 3 mm、16引脚LFCSP引脚架构芯片级封装。
优势和特点
相关的评估套件共有1个
本页提供此产品的评估板文档和订购信息。
无
