AD605 - 双通道、低噪声、单电源可变增益放大器
AD605是AD公司的一款差分放大器产品,AD605是双通道、低噪声、单电源可变增益放大器,本站介绍了AD605的封装应用图解、特点和优点、功能等,并给出了与AD605相关的AD元器件型号供参考。
AD605 - 双通道、低噪声、单电源可变增益放大器 - 差分放大器 - 电压控制 VGA - Analog Devices
AD605是一款低噪声、高精度、双通道、线性dB可变增益放大器(VGA),并针对所有要求高性能、宽带宽可变增益控制的应用进行了优化。它采用5 V单电源供电,提供差分输入和单极性增益控制,使用方便。用户可决定增益范围,并通过外部基准输入提供用户决定的增益调整比例(dB/V),从而可实现更大的灵活性。

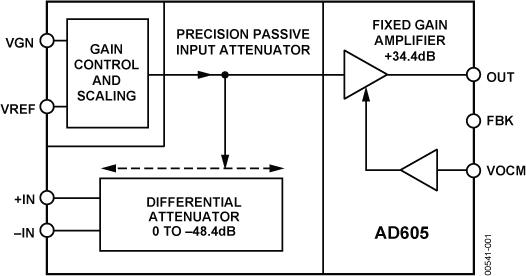

借助差分输入、单电源指数放大器(DSX-AMP)架构,AD605可实现高性能线性dB响应。每个DSX-AMP均内置0 dB至-48.4 dB可变衰减器,后接高速固定增益放大器。衰减器基于7级R-1.5R梯形网络。触点之间的衰减为6.908 dB,整个梯形网络的衰减为48.360 dB。当VOCM偏置VP/2时,DSX-AMP架构提供1.8 nV/√Hz输入噪声谱密度,并接受±2.0 V输入信号。
AD605的每个独立通道均提供48 dB增益范围,并可针对应用优化增益范围。?14 dB至+34 dB与0 dB至+48 dB之间的增益范围可以通过引脚FBK与引脚OUT之间的单个电阻进行选择。将引脚FBK与引脚OUT短路或者使引脚FBK保持断开,可分别实现低段和高段增益范围。将AD605的两个通道级联起来,便可在单芯片封装中提供精度极高的96 dB增益范围。
增益控制接口提供约2 MΩ输入电阻和20 dB/V至30 dB/V的比例因子,相应的VREF输入电压为2.5 V至1.67 V。注意,比例因子最高可达40 dB/V,但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时,增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V;比例因子为40 dB/V时,VGN范围为0.20 V至1.20 V。VGN小于50 mV时,放大器进入省电模式,功耗为1.9 mA。正常工作时,每个放大器通道的静态电源电流仅为18 mA。

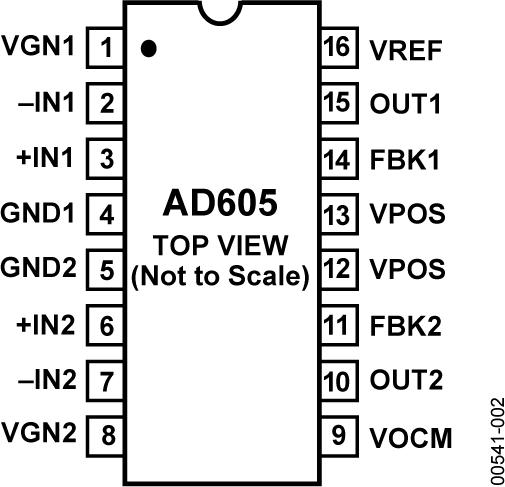

AD605采用16引脚PDIP和16引脚SOIC_N封装,保证工作温度范围为?40°C至+85°C。
应用
数据手册,Rev. E,5/07
AD605评估板是一款工厂设计的表贴组件,经过全面测试,可立即投入使用。产品型号为AD605-EVALZ。该评估板具有多路输入、测试点和跳线,可提供不同的电路配置来支持器件的不同工作选项。有关原理图和更多详情,请参见AD605在线数据手册。
无
