AD8250 - 10 MHz、20 V/µs、G = 1、2、5、10、iCMOS®可编程增益仪表放大器

AD8250是AD公司的一款仪表放大器产品，AD8250是10 MHz、20 V/µs、G = 1、2、5、10、iCMOS®可编程增益仪表放大器，本站介绍了AD8250的封装应用图解、特点和优点、功能等，并给出了与AD8250相关的AD元器件型号供参考。

AD8250 - 10 MHz、20 V/µs、G = 1、2、5、10、iCMOS®可编程增益仪表放大器 - 仪表放大器 - 放大器 - Analog Devices

产品描述

AD8250是一款具有数字式可编程增益的仪表放大器，拥有GΩ级输入阻抗、低输出噪声和低失真等特性，因此适合用来与传感器接口及驱动高采样速率模数转换器(ADC)。它拥有10 MHz带宽、?110 dB的低总谐波失真(THD)，以及达到0.001%精度时615 ns的快速建立时间(最大值)。保证的失调漂移和增益漂移分别为1.7 µV/°C和10 ppm/°C(G = 10)。除了输入共模电压范围很宽之外，该器件还拥有80 dB的高共模抑制能力(G = 1，直流至50 kHz)。精密直流性能与高速能力的结合则使AD8250成为数据采集应用的绝佳选择。此外，这款单芯片解决方案简化了设计与制造，并可通过内部电阻与放大器的严格匹配来提高仪器仪表的性能。

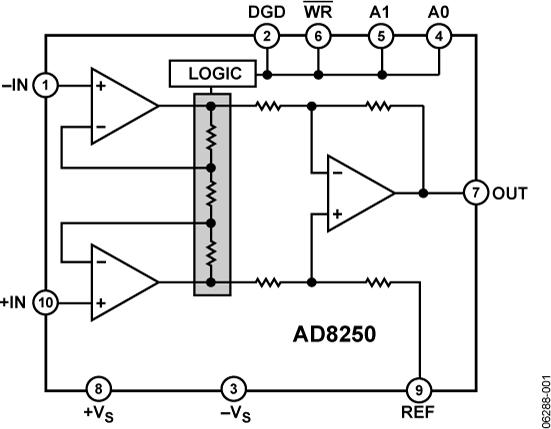

AD8250用户接口包含一个并行端口，用户可以采用以下两种方式设置增益(参见图1)。一种方式是用/WR输入锁存通过总线发送的2比特字。另一种方式是用透明增益模式，在这一模式下，由增益端口处的逻辑电平状态决定增益。

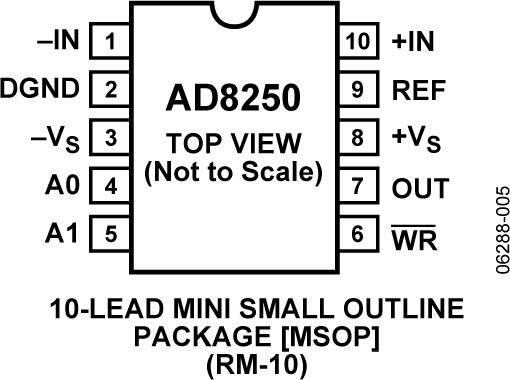

AD8250采用10引脚MSOP封装，额定温度范围为?40°C至+85°C，特别适合对尺寸和封装密度有严格要求的应用。

应用

数据采集

生物医学分析

测试和测量

数据手册, Rev. A, 5/08

优势和特点

小型封装：10引脚MSOP

可编程增益：1、2、5、10

增益设置：数字式或引脚可编程

宽电源电压范围：±5 V至±15 V

出色的直流性能高共模抑制比(CMRR)：98 dB(最小值，G = 10) 低增益漂移：10 ppm/°C(最大值) 低失调漂移：1.7 µV/°C(最大值，G = 10)

出色的交流性能 0.001%快速建立时间：615 ns(最大值) 高压摆率：20 V/µs(最小值) 低失真：−110 dB THD (1 kHz) 相对于频率的高共模抑制比(CMRR)： 80 dB(50 kHz，最小值) 低噪声：18 nV/√Hz(G = 10，最大值) 低功耗：4 mA

相关的评估套件共有1个

EVAL-AD8250 - AD8250 评估板：

AD8250-EVALZ评估板片上集成增益设置开关，可以快速演示AD8250的软件增益编程能力。此外，可以将一个外部逻辑发生器连接到AD8250-EVALZ SMA端口以测试PGIA的增益控制。欲了解完整说明，请参见AD8250-EVALZ数据手册。

欲了解相关规格，请参见AD8250在线数据手册。

EVAL-AD8250 - 无：

无
