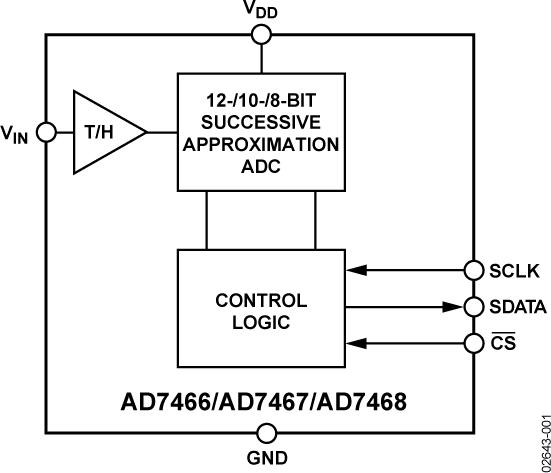

AD7468 - 典型设计图:


AD芯片:
- MX7535KCWI+ - 数据采集 - 数模转换器(DAC)
- LTC1456CS8#TRPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LT1084CP-12#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LTC1479IG#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电池管理
- LT1171HVCT#30PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- ADP166ACBZ-1.8-R7 - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- MX7547JEWG+T - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- ADR3540WBRMZ-R7 - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- LTC3621EMS8E-3.3#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- MAX8212ESA+T - 集成电路(IC) > 电源管理(PMIC) > 监控器



AD7468 - 1.6 V微功耗8位ADC
AD7468是AD公司的一款模数转换器 (ADC)产品,AD7468是1.6 V微功耗8位ADC,本站介绍了AD7468的封装应用图解、特点和优点、功能等,并给出了与AD7468相关的AD元器件型号供参考。
AD7468 - 1.6 V微功耗8位ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices
产品描述
AD7466/AD7467/AD7468分别是12/10/8位高速、低功耗、逐次逼近型模数转换器(ADC),工作电压为1.6V至3.6V单电源,具有低功耗特性,最高吐量可达200 kSPS。这些器件均内置一个低噪声、宽带宽采样-保持放大器,可处理3 MHz以上的输入频率。
转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。
基准电压从VDD获得,从而为ADC提供了最宽的动态输入范围,因此,其模拟输入范围为0至VDD。转换速率取决于SCLK。
产品聚焦
- 额定电源电压:1.6 V至3.6 V

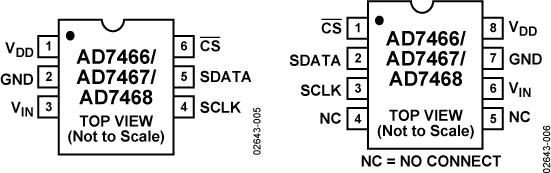

- 12、10和8位ADC,采用SOT-23和MSOP两种封装
- 高吐量、低功耗,正常工作模式下的最大功耗为0.9 mW(100 kSPS,3 V时)
- 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟,通过提高串行时钟速度可缩短转换时间。可在转换完成后自动进入省电模式,从而降低了省电模式下的平均功耗,器件的最大功耗为0.1 µA,省电模式下一般为8 nA
- 基准电压从电源获得
- 无流水线延迟
- 该器件具有一个标准逐次逼近型ADC,可通过/CS输入对转换进行精确控制
应用
数据手册, Rev. C, 5/07
优势和特点
相关的评估套件共有1个
EVAL-AD7466CBZ是针对AD7466的全功能评估套件。此评估板可单独使用,也可与评估控制器板配合使用。配合评估控制器板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
