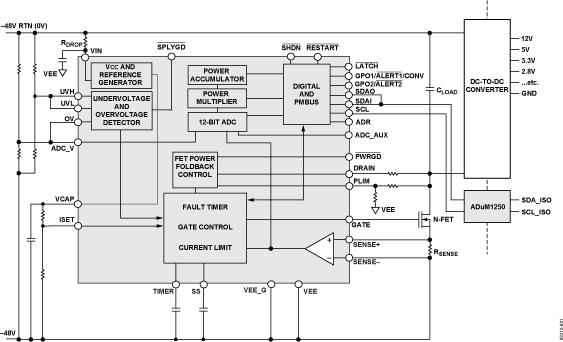

ADM1075 - 典型设计图:


AD芯片:
- ADZS-21369-EZLITE - 开发板,套件,编程器 > 评估板 > 嵌入式 MCU、DSP 评估板
- AD7537JRZ-REEL - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- MAX6441KAPTVD3+T - 电池管理芯片
- MAX6462UR43+T - 监控器芯片
- AD1583BRTZ-REEL7 - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- AD5541ABRMZ-REEL7 - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LT1374CS8#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- MAX6760TAAAD0+T - 集成电路(IC) > 电源管理(PMIC) > 监控器
- MAX2851ITK+CHF - 射频和无线 > 射频接收器
- LTC2227IUH - 集成电路(IC) > 数据采集 > 模数转换器(ADC)



ADM1075 - 集成PMBus接口的-48 V热插拔控制器和数字电源监控器
ADM1075是AD公司的一款热插拔IC产品,ADM1075是集成PMBus接口的-48 V热插拔控制器和数字电源监控器,本站介绍了ADM1075的封装应用图解、特点和优点、功能等,并给出了与ADM1075相关的AD元器件型号供参考。
ADM1075 - 集成PMBus接口的-48 V热插拔控制器和数字电源监控器 - 热插拔IC - -48 V热插拔 - Analog Devices
产品描述
ADM1075是全功能负电压热插拔控制器,具有恒定的电源折返并支持高精度数字电流电压测量,允许将电路板安全地插入-48 V带电背板或拔出。它能提供精确和鲁棒的限流功能,保护器件免受瞬态和非瞬态短路、过压、欠压状况影响。ADM1075通常在-35 V至-80 V的负电压下工作,由于分流调节的作用,它的抗电压瞬变能力极强。其工作范围由于分流调节器而有所不同,可由10 V电压轨直接供电以减少分流功率损耗(详情参考“为ADM1075供电”部分)。
某些型号可提供满量程电流限制(25 mV或50 mV)。使用外部电阻时,最大电流限制由检测电阻、RSENSE和ISET引脚上的输入电压共同设置。这样就能精调跳变电压,进而可以使用标准检测电阻。通过控制外部N沟道FET的栅极驱动,浪涌电流被限制在可编程值以下。内置软启动功能允许利用软启动(SS)引脚上的外部电容控制浪涌电流特性。
更多信息,请参考数据手册。
产品聚焦
- 恒定的电源折返
通过PLIM电阻分压器设置最大FET功率。从而简化保持FET SOA的设计。 - 可调电流限值
电流限值可通过ISET引脚调节,因此可使用标准检测电阻。 - 12位ADC。
精确测量电压、电流、功率。可持续计算能耗。 - PMBus 接口。
PMBus快速模式兼容接口,用于回读状态和数据寄存器,并设置报警和故障限值。 - 记录故障。
锁存状态寄存器提供有用的调试信息,帮助在高可靠性系统中追踪故障。 - 内置软启动。
软启动电容器利用di/dt控制浪涌电流特性。
应用
优势和特点
相关的评估套件共有1个
本页提供此产品的评估板文档和订购信息。
无
