ADV3219 - 800 MHz、2:1模拟多路复用器
ADV3219是AD公司的一款缓冲模拟交叉点阵列产品,ADV3219是800 MHz、2:1模拟多路复用器,本站介绍了ADV3219的封装应用图解、特点和优点、功能等,并给出了与ADV3219相关的AD元器件型号供参考。
ADV3219 - 800 MHz、2:1模拟多路复用器 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices

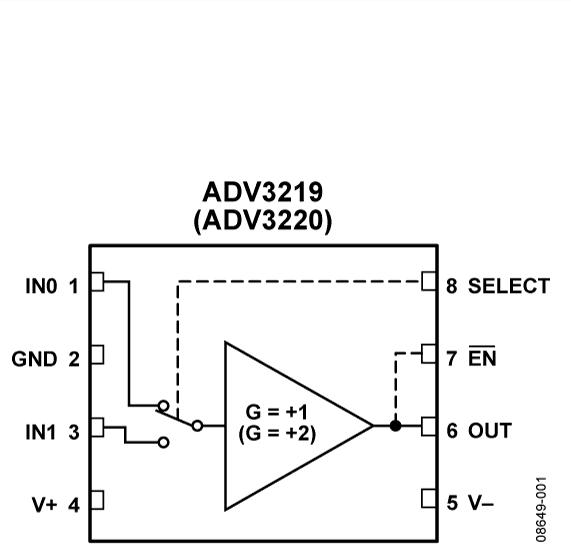

ADV3219和ADV3220是高速、高压摆率、缓冲2:1模拟多路复用器。其?3 dB信号带宽大于800 MHz,通道切换的1%建立时间少于20 ns。两款器件的串扰性能均为-60 dB,隔离性能为-82 dB (100 MHz),因而适合许多高速应用。驱动75 Ω 后部端接负载时,差分增益低于0.02%,差分相位小于0.02°,0.1 dB平坦度超过100 MHz,是各类信号开关的理想选择。
ADV3219/ADV3220含有一个输出缓冲,可将其置于高阻抗状态,以将多个输出相互连接起来,实现级联信号级,而无需关断通道为输出总线提供负载。ADV3219的增益为+1,ADV3220的增益为+2;两款器件均采用±5 V电源供电,仅消耗不到7.5 mA的空闲电流。
ADV3219/ADV3220采用8引脚LFCSP封装,额定温度范围为?40°C至+85°C扩展工业温度范围。
应用
视频(NTSC、PAL、S、SECAM、YUV、RGB)
压缩视频(MPEG、小波)
3级数字视频(HDB3)
ADV3219和ADV3220是高速、高压摆率、缓冲2:1模拟多路复用器。 其−3 dB信号带宽大于800 MHz,通道切换的1%建立时间少于20 ns。 两款器件的串扰性能均为-60 dB,隔离性能为-82 dB (100 MHz),因而适合许多高速应用。 驱动75 Ω 后部端接负载时,差分增益低于0.02%,差分相位小于0.02,0.1 dB平坦度超过100 MHz,使ADV3219和ADV3220成为各类信号开关的理想选择。
ADV3219/ADV3220含有一个输出缓冲,可将其置于高阻抗状态,以将多个输出相互连接起来,实现级联信号级,而无需关断通道为输出总线提供负载。ADV3219的增益为+1,ADV3220的增益为+2;两款器件均采用±5 V电源供电,仅消耗不到7.5 mA的空闲电流。
ADV3219/ADV3220采用8引脚LFCSP封装,额定温度范围为−40°C至+85°C扩展工业温度范围。本用户指南提供了配合ADV3219-EVALZ/ADV3220-EVALZ评估板使用的所有支持文档。 ADV3219/ADV3220数据手册提供更多信息,使用评估板时应同时参考用户指南与数据手册。
