AD8192 - 2：1 HDMI/DVI开关，具有均衡器与DDC/CEC缓冲器

AD8192是AD公司的一款模拟HDMI/DVI显示接口产品，AD8192是2：1 HDMI/DVI开关，具有均衡器与DDC/CEC缓冲器，本站介绍了AD8192的封装应用图解、特点和优点、功能等，并给出了与AD8192相关的AD元器件型号供参考。

AD8192 - 2：1 HDMI/DVI开关，具有均衡器与DDC/CEC缓冲器 - 模拟HDMI/DVI显示接口 - 音频和视频 - Analog Devices

产品描述

AD8192是一款完整的HDMI™/DVI连接开关，具有均衡的TMDS输入以及预加重的TMDS输出，非常适合使用长电缆的系统。TMDS输出可以设置在高阻抗状态，以降低功耗和/或允许利用线或技术构建更大型的阵列。AD8192包括用于DDC总线和CEC线路的双向缓冲，并集成了用于CEC线路的上拉电阻。AD8192采用节省空间的、56引脚LFCSP无铅表贴塑料封装，工作温度范围为：-40°C～+85°C。

产品聚焦

完全符合HDMI 1.3a发送与接收标准。
支持高达2.25 Gbps的数据速率，具有深色（12-bit）与UXGA （1600 × 1200） DVI分辨率，支持1080p以上的HDMI格式。
输入线缆均衡器支持使用长线缆；驱动20 m（24 AWG）以上线缆的数据速率达到2.25 Gbps。
辅助开关对DDC总线与CEC线路进行隔离与缓冲，以改进整个系统的容量限制。
在连接开关将热插拔检测（HPD）脉冲信号置为低电平。
手动或自动切换输入端。

应用

用于高级电视（HDTV）的前面板缓冲器

独立的HDMI开关

多个输入显示

投影仪

A/V接收机

机顶盒

Data Sheet, Rev. 0, 5/08

优势和特点

2输入、1输出HDMI/DVI连接

符合HDMI 1.3接收与发送标准

具有4个TMDS通道，每个通道：支持250 Mbps～2.25 Gbps的数据速率支持25 MHz～225 MHz的像素时钟完全缓冲的单向输入/输出可全局切换的50 Ω片上终端

均衡输入与预加重输出完全灵活的输入/输出映射对于非选择的输入，可禁用输入端

3个辅助通道，每个通道支持：缓冲与切换的DDC总线（SDA与SCL） DDC总线逻辑电平转换（3.3 V， 5 V）缓冲的CEC总线，集成上拉电阻（27 kΩ）在通道开关将热插拔检测脉冲置为低电平

输入/输出电容隔离

输出禁用特性：降低功耗在TMDS通道去除输出端

单电源供电（3.3 V）

符合标准： DVI， HDMI 1.3， HDCP， CEC

串行（I2C从）控制接口

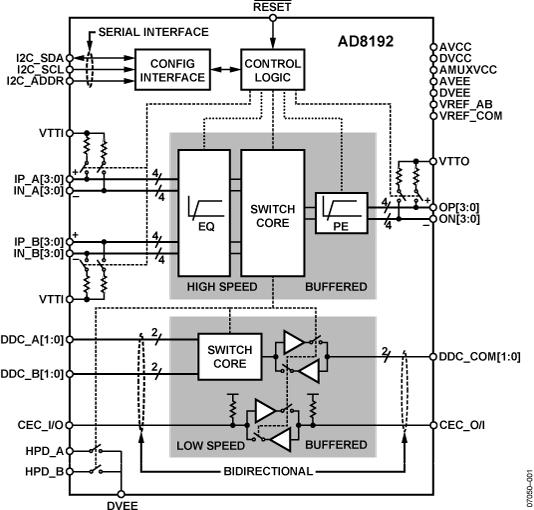

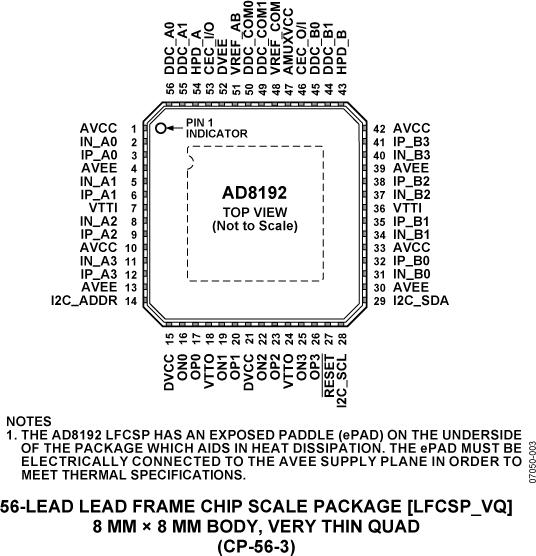

8 mm × 8 mm 56引脚无铅LFCSP封装
