ADCLK948是一款超快时钟扇出缓冲器，采用ADI公司专有的XFCB3硅-锗（SiGe）双极性工艺制造，设计用于要求低抖动的高速应用。

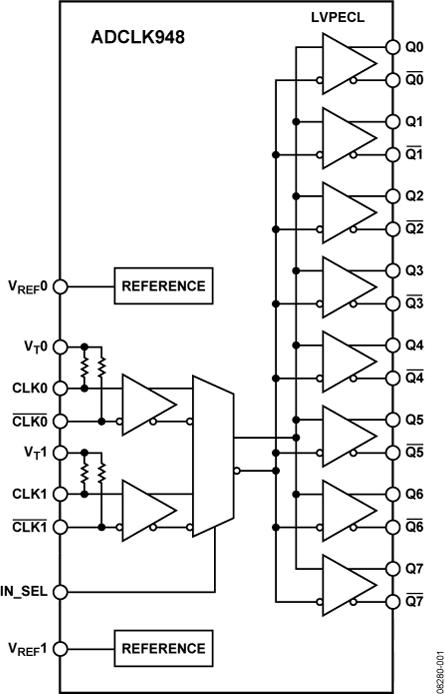

该器件具有两个差分输入，通过IN_SEL控制引脚进行选择。两个输入均配备中心抽头、差分、100 Ω片内端接电阻，接受直流耦合LVPECL、CML、3.3 V CMOS（单端）以及交流耦合1.8 V CMOS、LVDS和LVPECL输入。提供VREFx引脚用于偏置交流耦合输入。

ADCLK948内置8个全摆幅射极耦合逻辑（ECL）输出驱动器。对于LVPECL（正ECL）工作模式， VCC 偏置至正电源， VEE 偏置至接地。对于ECL工作模式， VCC 偏置至接地， VEE 偏置至负电源。

输出级旨在从各端将800 mW直接驱动至端接于VCC -2V的50 Ω负载，从而获得1.6 V的总差分输出摆幅。

ADCLK948采用32引脚LFCSP封装，额定工作温度范围为?40°C至+85°C标准工业温度范围。

应用

低抖动时钟分配

时钟与数据信号恢复

电平转换

无线通信

有线通信

医疗和工业成像

自动测试设备（ATE）和高性能仪器仪表

2个可选差分输入

工作频率：4.8 GHz

宽带随机抖动：75 fs rms

片内输入端接

电源：3.3 V

EVAL-ADCLK948 - ADCLK948评估板：

本页面提供有关评估ADCLK948的评估板文档和订购信息。

EVAL-ADCLK948 - 无：

无
