ADP2504 - 600 mA/1000 mA，2.5 MHz降压-升压式DC-DC转换器

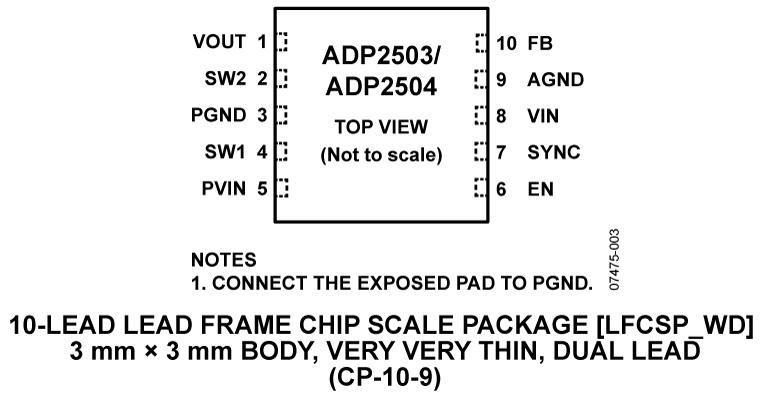

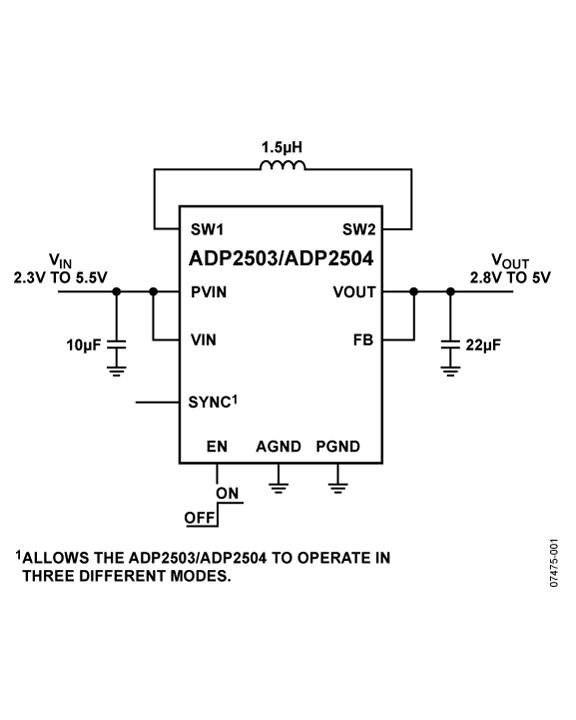

ADP2504是AD公司的一款开关稳压器产品，ADP2504是600 mA/1000 mA，2.5 MHz降压-升压式DC-DC转换器，本站介绍了ADP2504的封装应用图解、特点和优点、功能等，并给出了与ADP2504相关的AD元器件型号供参考。

ADP2504 - 600 mA/1000 mA，2.5 MHz降压-升压式DC-DC转换器 - 开关稳压器 - 电源管理 - Analog Devices

产品描述

ADP2503/ADP2504 是高效、低静态电流的升压/降压式DC-DC转换器，可以在输入电压高于、低于或等于调整输出电压的情况下工作。内置的电源开关和同步整流器可使外部元件数量最小，并使效率最大。当负载电流较高时，ADP2503/ADP2504采用电流模式、固定频率脉宽调制（PWM）控制方案，可实现出色的稳定性和瞬态响应。为了确保在便携式应用中实现最长的电池寿命，ADP2503/ADP2504具有可选择的省电脉冲跳变模式，能够降低轻载情况下的开关频率，从而节省电能。对于采用可变频率脉冲跳变模式而可能会引起干扰的无线以及其它低噪声应用，逻辑控制输入信号可以在各种负载条件下强制采用固定频率脉宽调制（PWM）操作。

ADP2503/ADP2504的输入电压范围为2.3 V～5.5 V，这使得它们非常适合于单节Li+/Li-聚合物电池以及多节碱性/镍氢（NiMH）电池的应用，因为它们的输出电压都在电池电压范围内。ADP2503/ ADP2504具有2.8 V～5 V的固定输出电压范围。器件采用的内部补偿实现了外部元件数量的最小化。

在逻辑控制关断期间，输入与输出分离，输入源电流小于1μA。其它主要特性包括：欠压锁定，防止电池深度放电；软启动，防止启动时的输入电流过冲。

应用

无线手机

小型硬盘电源

数码相机/便携式音频播放器

USB供电设备

Data Sheet, Rev. A, 08/09

优势和特点

提供中文数据手册

高度：1 mm

紧凑的PCB尺寸

多种工作模式无缝切换

静态电流：38 μA（典型值）

2.5 MHz频率工作时支持1.5 μH电感

输入电压：2.3 V至5.5 V

固定输出电压：2.8 V至5.0 V

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADP2504 - ADP2504评估板：

该产品包括多种具有不同电压或不同特性的评估板以及RedyKitTM。RedyKit提供两种装配完善且经过测试的评估板，以及用于IC调节器的齐全产品（电压）选项，从而简化产品评估。套件中所有IC选项均分类存放，每个抗静电拉链袋上都清楚地印着ADI产品型号。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。

EVAL-ADP2504 - 无：

无
