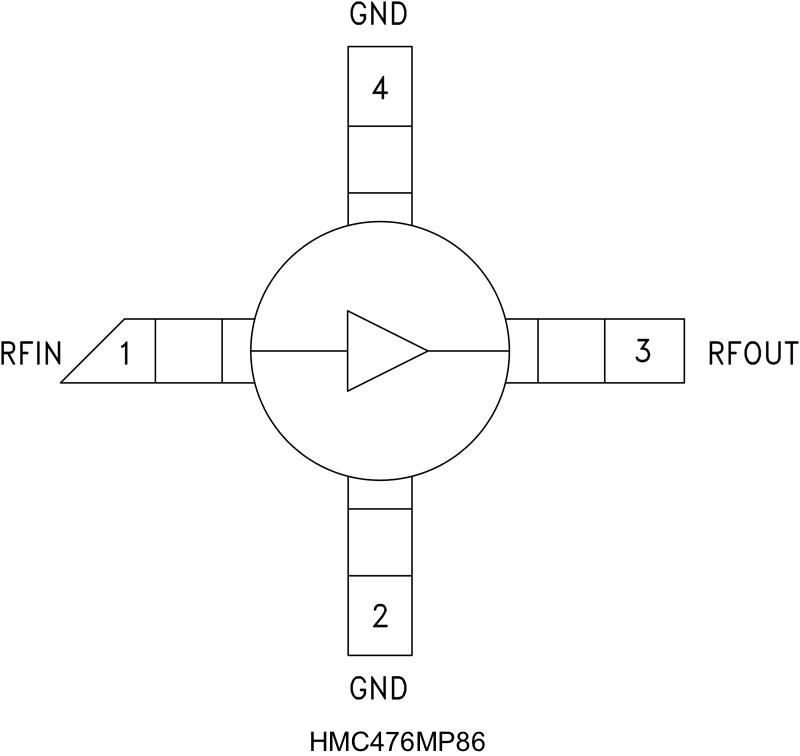

HMC476典型设计图一

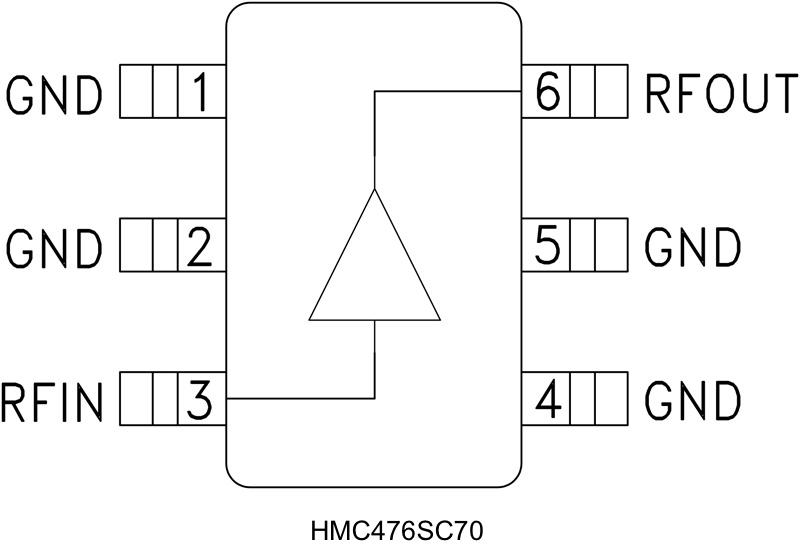

HMC476典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - HMC476介绍
HMC476 - HMC476MP86 / HMC476SC70SiGe、HBT、增益模块放大器,采用SMT封装,dc至6 GHz

HMC476是AD公司的一款RF放大器产品,HMC476是HMC476MP86 / HMC476SC70SiGe、HBT、增益模块放大器,采用SMT封装,dc至6 GHz,本站介绍了HMC476的封装应用图解、特点和优点、功能等,并给出了与HMC476相关的AD元器件型号供参考。

HMC476 - HMC476MP86 / HMC476SC70SiGe、HBT、增益模块放大器,采用SMT封装,dc至6 GHz - RF放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC476器件为SiGe异质结双极性晶体管(HBT)、增益模块MMIC、SMT放大器,工作频率范围为dc至6 GHz。 这些放大器可用作可级联50 ? RF/IF增益级以及本振(LO)或PA驱动器,输出功率高达12 dBm。 HMC476器件提供20 dB增益,24 dBm或25 dBm输出IP3 (850 MHz),同时在单正电源下功耗仅为35 mA。 达林顿拓扑结构可降低对正常工艺变化的敏感度,提供出色的温度增益稳定性,只需极少的外部偏置元件。

应用

  • 蜂窝/PCS/3G
  • WiBro/WiMAX/4G
  • 固定无线和WLAN
  • CATV、电缆调制解调器和直播卫星(DBS)
  • 微波无线电和测试设备

  • 优势和特点
  • P1dB输出功率: 12 dBm
  • 增益: 20 dB
  • 输出三阶交调截点(IP3): 24 dBm或25 dBm
  • 可级联50 ?输入/输出
  • 单电源: 5 V至12 V
  • 业界标准SC70封装
  • 相关的评估套件共有2个
  • EVAL-HMC476MP86 - HMC476MP86评估板:
  • 本页提供评估HMC476MP86的评估板订购信息。

  • EVAL-HMC476SC70 - HMC476SC70评估板:
  • 本页提供评估HMC476SC70的评估板订购信息。
