AD8226 - 宽电源电压范围、轨到轨输出仪表放大器
AD8226是AD公司的一款仪表放大器产品，AD8226是宽电源电压范围、轨到轨输出仪表放大器，本站介绍了AD8226的封装应用图解、特点和优点、功能等，并给出了与AD8226相关的AD元器件型号供参考。
AD8226 - 宽电源电压范围、轨到轨输出仪表放大器 - 仪表放大器 - 放大器 - Analog Devices, LLC
产品描述
AD8226是一款低成本、宽电源电压范围仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至1000。
它设计用于多种不同的信号电压。宽输入范围和轨到轨输出使信号可充分利用供电轨。由于输入范围能够降到负电源电压以下，因此无需双电源便可放大接近地电压的小信号。该器件采用±1.1 V至±18 V电源（2.2 V至36 V单电源）供电。
鲁棒的AD8226输入设计用于与实际传感器相连。除具有宽工作电压范围外，它还能处理超出供电轨的电压。例如，采用±5 V电源供电时，输入端的电压即使达到±35 V也保证不会损坏该器件。最小及最大输入偏置电流特性有利于开路故障检测。
AD8226非常适合多通道、空间受限的工业应用。与其它低成本、低功耗仪表放大器不同，该器件的最小增益为1，并且可以轻松处理±10 V信号。MSOP封装和125°C额定温度使它在高度紧凑、密不透风的设计中大有可为。

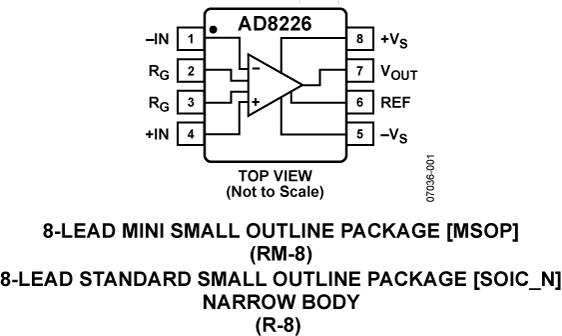

AD8226提供8引脚MSOP和SOIC两种封装，额定工作温度范围为?40°C至+125°C。
需要与AD8226封装和性能相近但增益为5至1000的器件时，可以考虑使用AD8227。
应用
工业过程控制桥式放大器 医疗仪器便携式数据采集多通道系统数据手册，Rev. 0，2/2009
优势和特点
提供中文数据手册 增益通过1个外部电阻设置 增益范围：1至1000 输入电压可低至地电压以下输入受到保护，可高于电源电压极宽电源电压范围 单电源：2.2 V至36 V 双电源：±1.35 V至±18 V ply: ±1.1 V to ±18 V带宽(G = 1)：1.5 MHzCMRR (G = 1)：90 dB（最小值BR型号）输入噪声：22 nV/√Hz电源电流：350 μA（典型值）额定温度范围：−40°C至+125°C8引脚SOIC和MSOP封装
相关的评估套件共有1个
EVAL-INAMP - AD62X、AD822X、AD842X系列仪表放大器评估板：ADI公司提供一系列评估板，以便帮助用户评估8引脚封装的仪表放大器。访问用户指南 UG-261.
该用户指南描述三款通用评估板，可用于评估许多ADI仪表放大器。若需获得某款仪表放大器的性能数据，请参考该放大器的数据手册。
3种通用型易用评估板可搭配ADI的各种仪表放大器供货评估板上焊接待测仪表放大器预安装测试引脚预安装去耦电容EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223和AD8225EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421EVAL-INAMP - 无：无
