AD8177 - 500 MHz、三通道、16 × 5视频交叉点开关

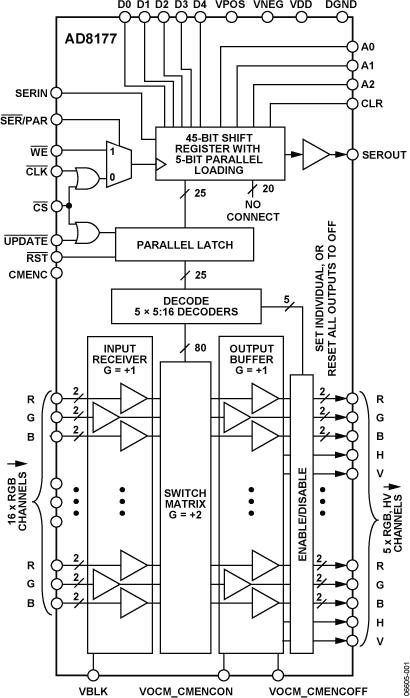

AD8177是AD公司的一款缓冲模拟交叉点阵列产品，AD8177是500 MHz、三通道、16 × 5视频交叉点开关，本站介绍了AD8177的封装应用图解、特点和优点、功能等，并给出了与AD8177相关的AD元器件型号供参考。

AD8177 - 500 MHz、三通道、16 × 5视频交叉点开关 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices

产品描述

AD8177是一款高速、三通道16 视频交叉点开关矩阵，支持1600 × 1200 RGB显示器和85 Hz刷新率，带宽为500 MHz，压摆率为1800 V/μs。串扰性能为?88 dB，隔离性能为?94 dB (5 MHz)，因而适合许多高速视频应用。

AD8177支持两种工作模式：一种是共模(CM)同步信令通过开关传递的差分输入至差分输出模式，一种是共模信令通过开关移除的差分输入至差分输出模式。输出共模和黑色电平可以通过外部引脚轻松设置。

AD8177的独立输出缓冲器可以置于高阻抗状态，从而通过并行交叉点输出来构建更大的阵列。输入也可以并行。该器件提供串行和并行两种编程模式。AD8177采用完全填充的26 × 26引脚PBGA封装，工作温度范围为?40至+85工业温度范围。

应用

RGB视频开关

KVM

专业视频设备

优势和特点

高通道数、三通道、16 × 5、高速、非阻塞式开关阵列

与16 x 9开关阵列AD8175/AD8176 和16 x 5开关阵列 AD8178 引脚兼容

差分或单端工作

支持共模同步和色彩同步工作模式

可提供解码HV同步输出

G = +2操作（差分输入至差分输出）

灵活的电源：+5 V或±2.5 V 逻辑地便于控制接口

可对开关阵列进行串行或并行编程

利用高阻抗输出禁用功能，多个器件可以相连，而且向输出总线提供的负载极小

可通过外部引脚调整输出共模和黑色电平

出色的交流性能（85 Hz时支持1600 × 1200）带宽：500 MHz 压摆率：1800 V/μs 1%建立时间：4 ns

低功耗：2.3 W

相关的评估套件共有1个

EVAL-AD817X - AD8175/AD8176/AD8177/AD8178评估板：

AD8175和AD8176均为高速、三通道16 × 9视频交叉点开关矩阵，增益分别为2和4。 AD8175和AD8176均支持1600 × 1200 RGB显示器，刷新率为85 Hz。 AD8175具有 500 MHz带宽、1800 V/μs压摆率、−88 dB串扰和−94 dB隔离性能(5 MHz)。 AD8176具有 450 MHz带宽、1,650 V/μs压摆率、-82 dB串扰和-90 dB隔离性能(5 MHz)。

AD8177和AD8178分别与AD8175和AD8176具有相同的规格，但均为16 × 5视频交叉点开关矩阵。

AD8175、AD8176、AD8177和AD8178支持两种工作模式：一种是共模(CM)同步信令通过开关传递的差分输入至差分输出模式，一种是CM信令通过开关移除的差分输入至差分输出模式。输出共模和黑色电平可以通过外部引脚轻松设置。输出以单端方式与水平和垂直解码输出配合使用，可以直接驱动监视器。

AD8175、AD8176、AD8177和AD8178的独立输出缓冲器可以置于高阻抗状态，从而通过并行交叉点输出来构建更大的阵列。输入也可实现并行连接。 AD8175、AD8176、AD8177和AD8178提供串行和并行两种编程模式。

AD8175/AD8176/AD8177/AD8178采用完全填充的26 × 16引脚PBGA封装，工作温度范围为−40°C至+85°C扩展工业温度范围。

该用户指南UG-890提供使用AD8175-EVALZ/AD8176-EVALZ/AD8177-EVALZ/AD8178-EVALZ评估板评估AD8175/AD8176/AD8177/AD8178的所有支持文档。 AD8175、AD8176、AD8177和AD8178数据手册中提供更多信息，使用评估板时，应同时参阅数据手册和UG-890。

EVAL-AD817X - 无：

无
