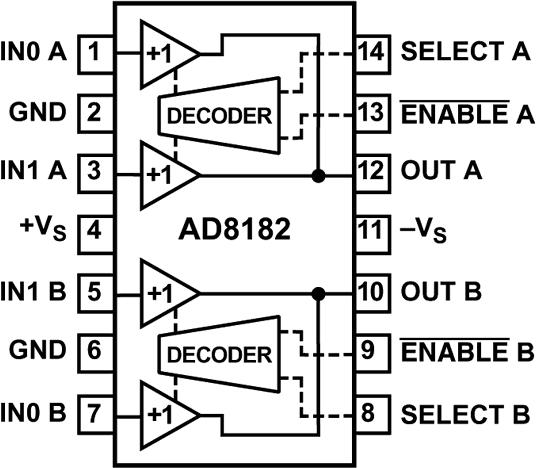

AD8182 - 典型设计图:

AD芯片:
- ADF4110BRU - 集成电路(IC) > 时钟/定时 > 时钟发生器,PLL,频率合成器
- MAX5715BAUD+T - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- AD8014AR - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- TMCM-1140-TMCL - 电机,电磁阀,驱动器板/模块 > 电机驱动器板,模块
- EVAL-ADM1177EBZ - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- MAX4753EUD+ - 集成电路(IC) > 接口 > 模拟开关,多路复用器,解复用器
- LTC3548AEMSE#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- MAX44242AUA+ - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- DS3803-70 - 存储器
- MAX25601AUIE/V+ - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器



AD8182 - 双通道、缓冲式、750 MHz、3.8 mA、10 ns、2:1开关多路复用器
AD8182是AD公司的一款缓冲模拟交叉点阵列产品,AD8182是双通道、缓冲式、750 MHz、3.8 mA、10 ns、2:1开关多路复用器,本站介绍了AD8182的封装应用图解、特点和优点、功能等,并给出了与AD8182相关的AD元器件型号供参考。
AD8182 - 双通道、缓冲式、750 MHz、3.8 mA、10 ns、2:1开关多路复用器 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices
产品描述
AD8180(单通道)和AD8182(双通道)均为高速2:1多路复用器,-3 dB信号带宽大于780 MHz,压摆率为750 V/μs。串扰性能优于77 dB,隔离性能优于84 dB,因而适合许多高速应用。差分增益和差分相位误差分别为0.02%和0.02°,0.1 dB平坦度超过100 MHz,堪称专业视频多路复用的理想之选。开关时间为5 ns,极其适合像素切换(画中画)应用,采用±5 V电源供电时的功耗小于3.8 mA(每个2:1多路复用器)。
两款器件均具有高速禁用特性,允许输出置于高阻抗状态。因此多路输出可以连在一起,实现级联信号级,同时“关断”通道不会向输出总线提供负载。这些器件采用±5 V电源供电,提供8引脚、14引脚PDIP和SOIC封装。
本产品可提供评估板,订购型号为:AD8180-EB和AD8182-EB。评估板的原理图和布局参见产品数据手册。
优势和特点
相关的评估套件共有1个
本页提供双通道、缓冲式、750 MHz、3.8 mA、10 ns、2:1开关多路复用器AD8182的评估板订购信息。
无
