AD8117 - 600 MHz、32 × 32缓冲式模拟交叉点开关

AD8117是AD公司的一款缓冲模拟交叉点阵列产品，AD8117是600 MHz、32 × 32缓冲式模拟交叉点开关，本站介绍了AD8117的封装应用图解、特点和优点、功能等，并给出了与AD8117相关的AD元器件型号供参考。

AD8117 - 600 MHz、32 × 32缓冲式模拟交叉点开关 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices

产品描述

AD8117/AD8118均为高速32 x32模拟交叉点开关矩阵，具有600 MHz带宽和1800 V/μs压摆率，适用于高分辨率计算机图形(RGB)信号开关。两款器件的串扰性能均低于-70 dB，隔离性能为-90 dB (5 MHz)，因而适合许多高速应用。同时0.1 dB平坦度大于50 MHz，堪称复合视频开关的理想之选。

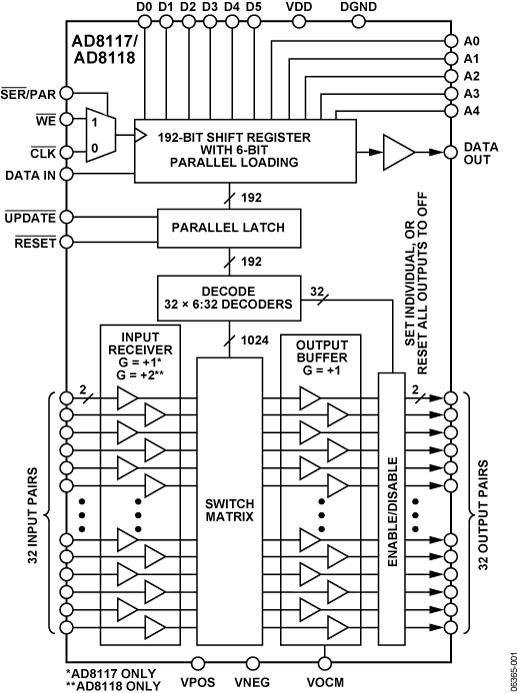

AD8117/AD8118内置32个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此关断通道仅向输出总线提供极小的负载。AD8117具有差分增益+1，而AD8118则具有差分增益+2，适合后部端接负载应用。二者既可用作完全差分器件，也可配置为单端工作模式。两款器件可以采用+5 V单电源或±2.5 V双电源供电，所有输出均使能时的空闲功耗仅为500 mA。通道切换通过双缓冲式、串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，无需对整个阵列重新编程。

AD8117/AD8118采用304引脚BGA封装，工作温度范围为?40°C至+85°C工业温度范围。

应用

高速信号路由，包括

RGB和分量视频路由

KVM

压缩视频（MPEG、小波）

数据通信

优势和特点

高通道数、32 × 32、高速、非阻塞式开关阵列

差分增益G = +1 (AD8117)或G = +2 (AD8118)

灵活的电源 +5 V单电源或±2.5 V双电源

利用高阻抗输出禁用功能，多个器件可以相连，而且向输出总线提供的负载极小

出色的视频性能 0.1 dB增益平坦度：大于50 MHz 差分增益/相位误差：0.05%/0.05° (RL = 150 Ω)

差分或单端工作

可对开关阵列进行串行或并行编程

出色的交流性能带宽：600 MHz 压摆率：1800 V/μs 1%建立时间：2.5 ns

低功耗：2.5 W

所有不利串扰低：小于−70 dB (5 MHz)，小于-43 dB (600 MHz)

利用复位引脚可以禁用所有输出（通过一个电容与地相连可提供上电复位功能）

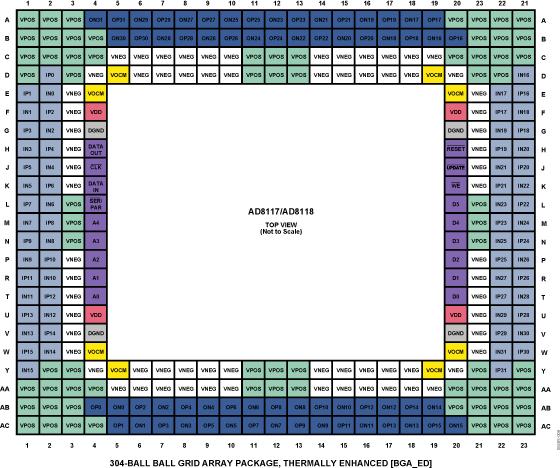

304引脚BGA封装(31 mm × 31 mm)
