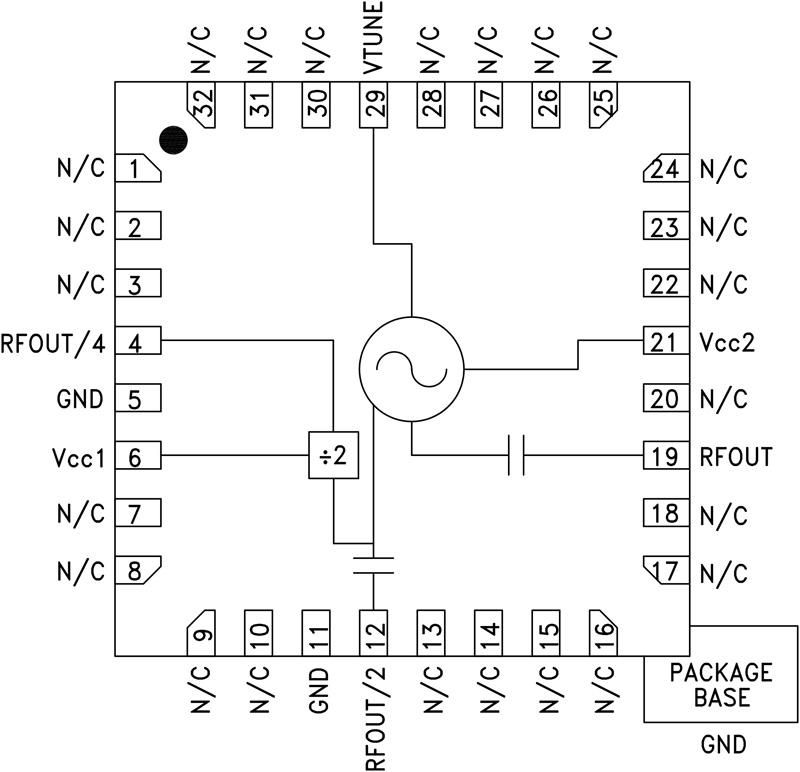

HMC531 - 典型设计图:
HMC531典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - HMC531介绍
HMC531 - 采用SMT封装的VCO,具有Fo/2,提供4分频,13.6 - 14.9 GHz

HMC531是AD公司的一款VCO与PLO产品,HMC531是采用SMT封装的VCO,具有Fo/2,提供4分频,13.6 - 14.9 GHz,本站介绍了HMC531的封装应用图解、特点和优点、功能等,并给出了与HMC531相关的AD元器件型号供参考。

HMC531 - 采用SMT封装的VCO,具有Fo/2,提供4分频,13.6 - 14.9 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC531LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC531LP5(E)集成了谐振器、负电阻器件和变容二极管,可输出半频,并提供4分频输出。 由于振荡器的单芯片结构,VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+5V电源电压时,输出功率为+7 dBm(典型值)。 如果不需要,可以禁用预分频器功能以节省电流。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装,无需外部匹配元件。

应用

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备和工业控制
  • 军事最终用途
  • 优势和特点
  • 双路输出: Fo = 13.6 - 14.9 GHz Fo/2 = 6.8 - 7.45 GHz
  • Pout: +7 dBm
  • 相位噪声: 典型值为-110 dBc/Hz(100 kHz)
  • 无需外部谐振器
  • QFN无引脚SMT封装,25 mm²
  • 相关的评估套件共有1个
  • EVAL-HMC531LP5 - HMC531LP5 评估板:
  • 本页提供评估HMC531LP5的评估板订购信息

  • EVAL-HMC531LP5 - 无:
