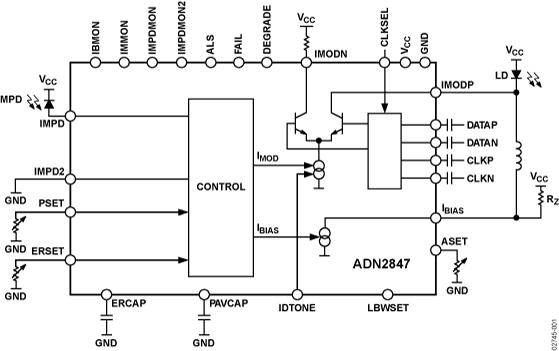

ADN2847典型设计图一

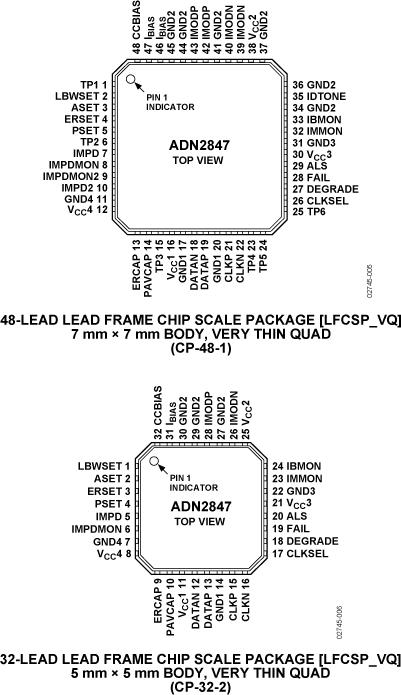

ADN2847典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADN2847介绍

ADN2847 - 3.3 V、双环路、50 Mbps至3.3 Gbps激光二极管驱动器

ADN2847是AD公司的一款激光驱动器产品，ADN2847是3.3 V、双环路、50 Mbps至3.3 Gbps激光二极管驱动器，本站介绍了ADN2847的封装应用图解、特点和优点、功能等，并给出了与ADN2847相关的AD元器件型号供参考。

ADN2847 - 3.3 V、双环路、50 Mbps至3.3 Gbps激光二极管驱动器 - 激光驱动器 - 光学 - Analog Devices

产品描述

ADN2847经过初始工厂设置后，利用独特的控制算法，可对激光二极管(LD)平均功率和消光比进行控制。功率和消光比控制功能均完全集成，因此所需的外部元件数和PCB面积较少。针对激光失效（寿命终结）和激光降级（即将失效）这两种情况，该器件还提供可编程报警功能。

针对DWDM波长控制，ADN2847专门集成了可选双通道MPD电流监控功能。

ADN2847的额定温度范围为?40°C至+85°C，提供48引脚和32引脚两种LFCSP封装。

应用

  • SONET OC-1/3/12/48
  • SDH STM-0/1/4/16
  • 光纤通道
  • 千兆以太网
  • DWDM 双通道MPD波长控制

    • 优势和特点
  • 数据速率：50 Mbps至3.3 Gbps
  • 3.3 V单电源供电
  • 上升/下降时间：80 ps（典型值）
  • 偏置电流范围：2 mA至100 mA
  • 调制电流范围：5 mA至80 mA
  • 监控光电二极管电流：50 µA至1200 µA
  • 双通道MPD功能，适用于DWDM
  • 电源电流：50 mA (3.3 V)
  • 对功率和消光比进行闭环控制
  • 全电流参数监控
  • 激光失效和激光降级报警
  • 自动激光关断(ALS)
    • 相关的评估套件共有1个
  • EVAL-ADN2847 - ADN2847评估板：

    • 本页提供ADN2847的评估板订购信息。

  • EVAL-ADN2847 - 无：

    • 无
