ADL5502 - 450 MHz 至 6000 MHz 波峰因数检波器

ADL5502是AD公司的一款RF功率检波器产品，ADL5502是450 MHz 至 6000 MHz 波峰因数检波器，本站介绍了ADL5502的封装应用图解、特点和优点、功能等，并给出了与ADL5502相关的AD元器件型号供参考。

ADL5502 - 450 MHz 至 6000 MHz 波峰因数检波器 - RF功率检波器 - RMS响应检波器 - Analog Devices

产品描述

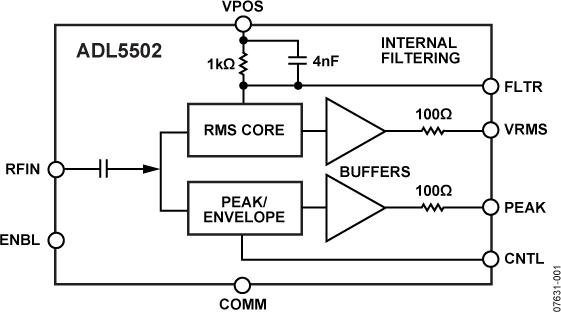

ADL5502是一款均值响应（真均方根）功率检波器，内置包络检波器，可以精确地测量调制信号的波峰因数。它可以用于450 MHz至6 GHz的高频接收机和发射机信号链，包络带宽超过10 MHz。它仅需2.5 V至3.3 V单电源便可工作，功耗低于3 mA。输入为内部交流耦合，具有500 Ω标称输入阻抗。

均方根输出为线性响应直流电压，900 MHz时的转换增益为1.8 V/V均方根值。转换增益为1.2 V/V的峰值包络输出可以切换到峰值保持模式，1 ms以上时间内的输出压降低于1%。

ADL5502易于使用，可以高度精确地确定复杂波形的均方根值和峰均比，它支持简单与复杂波形的波峰因数测量，特别适合测量高波峰因数（高峰值均方根比）信号，如W-CDMA、CDMA2000以及基于QPSK/QAM的OFDM波形等。峰值保持功能允许利用较低采样速率的ADC捕获包络中的短峰值。

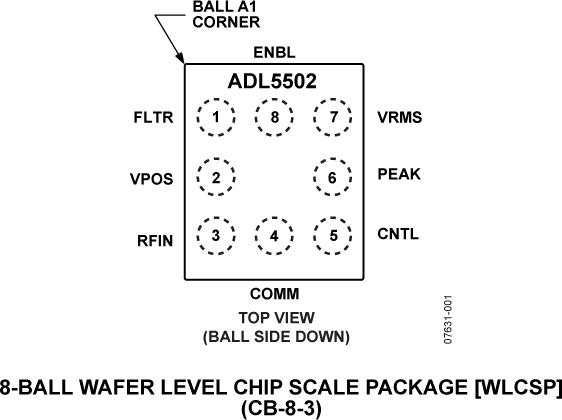

这款波峰因数检波器的工作温度范围为?40°C至+85°C，提供8引脚、1.5 mm × 1.5 mm晶圆级芯片规模封装(WLCSP)，采用高fT硅BiCMOS工艺制造。

应用

W-CDMA、CDMA2000和基于QPSK/QAM的OFDM波形
以及其它复杂调制波形的功率与包络测量

RF发射机或接收机功率与包络测量

优势和特点

真均方根响应检波器

包络峰值保持输出

出色的温度稳定性

均方根检波精度：±0.25 dB（整个温度范围内）

在整个温度范围内的包络检波精度：±0.25 dB；输入范围超过25 dB

输入功率动态范围超过35 dB，包含波峰因素在内

RF带宽：450 MHz至6 GHz

包络带宽：10 MHz

500 Ω输入阻抗

单电源供电：2.5 V至3.3 V

低功耗：3 mA（3 V电源）

符合RoHS标准
