AD7682/AD7689是4/8通道、16位、电荷再分配逐次逼近寄存器(SAR)型模数转换器（ADC），采用单电源VDD供电。

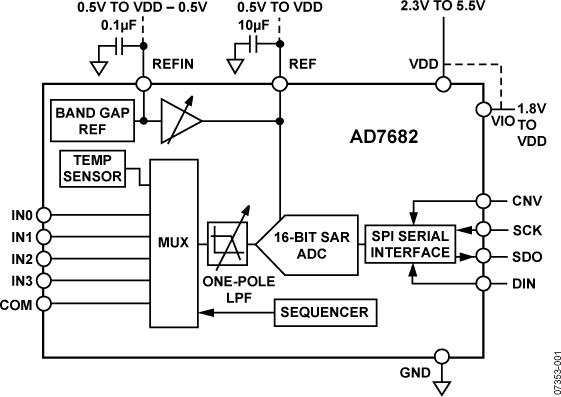

AD7682/AD7689拥有多通道、低功耗数据采集系统所需的所有组成部分，包括：无失码的真16位SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的4通道(AD7682)或8通道(AD7689)低串扰多路复用器；内部低漂移基准源（可以选择2.5 V或4.096 V）和缓冲器；温度传感器；可选择的单极点滤波器；以及当多通道依次连续采样时非常有用的序列器。

AD7682/AD7689使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主机逻辑电平。功耗与吞吐速率成正比。

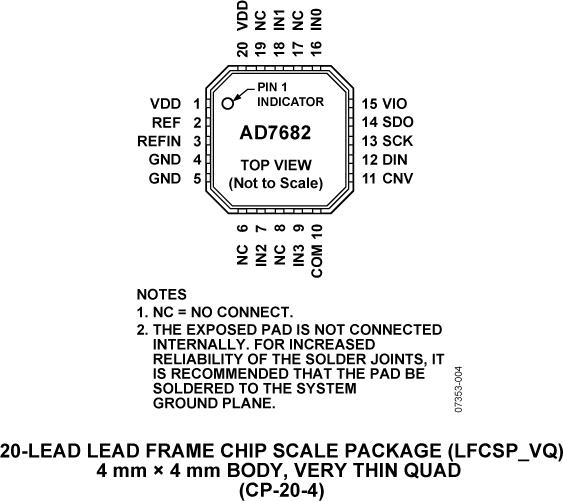

AD7682/AD7689采用小型20引脚LFCSP封装，工作温度范围为−40°C至+85°C。

应用

- 多通道系统监控
- 电池供电设备
- 医疗仪器：ECG/EKG
- 移动通信：GPS
- 电源线路监控
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 过程控制

数据手册 Rev. B, 6/09

提供中文数据手册

16位分辨率、无失码

4通道(AD7682)/8通道(AD7689)多路复用器 输入可选择： 单极性单端输入 差分输入（使用参考地 伪双极性输入

吞吐速率：250 kSPS

INL：典型值±0.4 LSB，最大值±1.5 LSB（±23 ppm或FSR）

动态范围：93.8 dB

SINAD：92.5 dB (20 kHz)

THD：-100 dB（20 kHz时）

模拟输入范围：0 V至VREF，VREF可达VDD

欲了解更多特性，请参考数据手册

EVAL-AD7682 - AD7682 评估套件：

EVAL-AD7682EDZ是针对AD7682的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7682 - 无：

无
