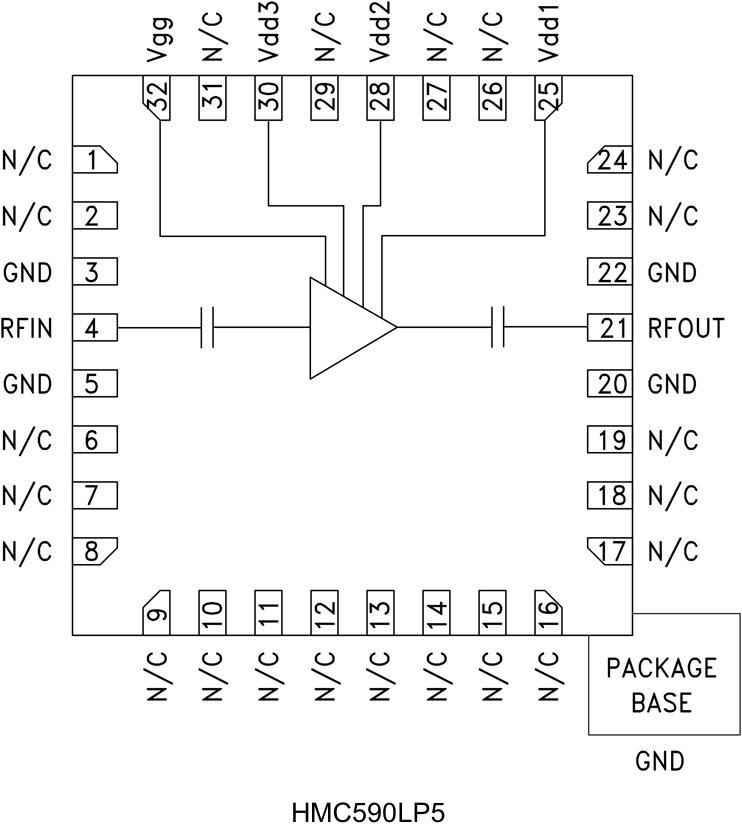

HMC590LP5 - 典型设计图：
HMC590LP5典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC590LP5介绍

HMC590LP5 - 1 Watt Power Amplifier SMT, 6.0 - 9.5 GHz

HMC590LP5是AD公司的一款功率放大器产品，HMC590LP5是1 Watt Power Amplifier SMT, 6.0 - 9.5 GHz，本站介绍了HMC590LP5的封装应用图解、特点和优点、功能等，并给出了与HMC590LP5相关的AD元器件型号供参考。

HMC590LP5 - 1 Watt Power Amplifier SMT, 6.0 - 9.5 GHz - 功率放大器 - 放大器 - Analog Devices

产品描述

The HMC590LP5(E) is a high dynamic range GaAs PHEMT MMIC 1 Watt Power Amplifiers which operates from 6 to 9.5 GHz. The amplifier provides 21 dB of gain, +31 dBm of saturated power, and 23% PAE from a +7V supply. This 50 Ohm matched amplifier does not require any external components and the RF I/Os are DC blocked for robust operation. For applications which require optimum OIP3, Idd should be set for 520 mA, to yield +40 dBm OIP3. For applications which require optimum output P1dB, Idd should be set for 820 mA, to yield +30 dBm Output P1dB.


Applications

  • Point-to-Point Radios
  • Point-to-Multi-Point Radios
  • Test Equipment & Sensors
  • Military End-Use
  • Space
    • 优势和特点
  • Saturated Output Power: +31.5 dBm @ 23% PAE
  • Output IP3: +40 dBm
  • Gain: 21 dB
  • DC Supply: +7V @ 820 mA
  • 50 Ohm Matched Input/Output
  • QFN Leadless SMT Packages, 25 mm²
    • 相关的评估套件共有1个
  • EVAL-HMC590LP5 - HMC590LP5 评估板：

    • 本页提供评估HMC590LP5的评估板订购信息。

  • EVAL-HMC590LP5 - 无：

    • 无
