    当前位置：AD公司 > > AD芯片 >> HMC855 - 提供可编程输出电压的28 Gbps 1:4解复用器，采用SMT封装
    HMC855技术文档下载：
    HMC855技术文档产品手册下载
    HMC855 - 典型设计图：

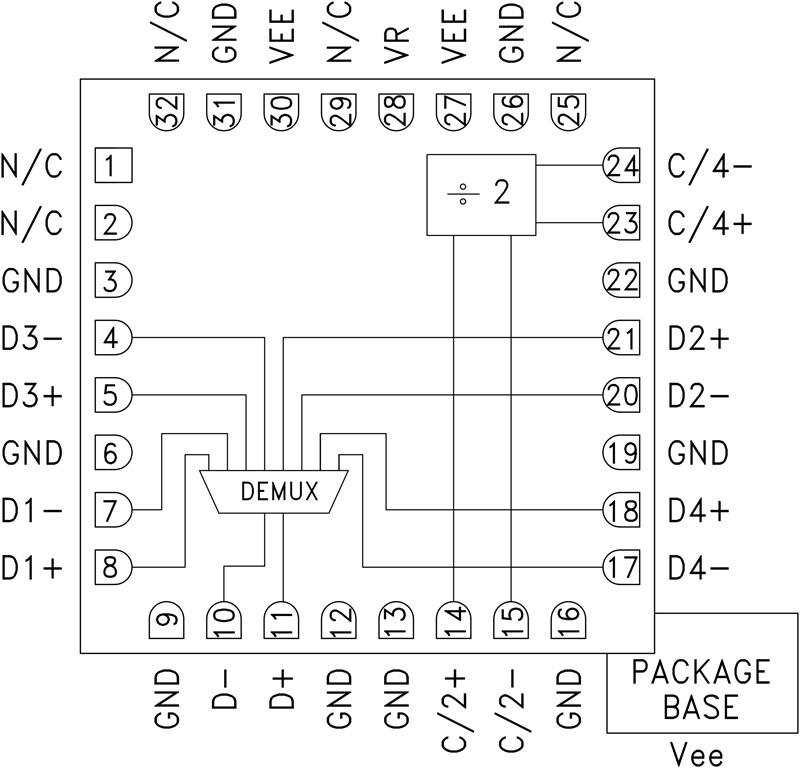

    HMC855典型设计图一
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - HMC855介绍
    HMC855 - 提供可编程输出电压的28 Gbps 1:4解复用器，采用SMT封装

    HMC855是AD公司的一款逻辑多路复用器/解复用器产品，HMC855是提供可编程输出电压的28 Gbps 1:4解复用器，采用SMT封装，本站介绍了HMC855的封装应用图解、特点和优点、功能等，并给出了与HMC855相关的AD元器件型号供参考。

    HMC855 - 提供可编程输出电压的28 Gbps 1:4解复用器，采用SMT封装 - 逻辑多路复用器/解复用器 - 高速逻辑产品 - Analog Devices, LLC

    产品描述

    HMC855LC5是一款1:4解复用器，设计用于高达28 Gbps数据解串应用。 该器件使用半速率时钟的上升沿和下降沿来采样输入数据序列D0-D3，并将数据锁存至差分输出。 片上生成1/4速率时钟输出信号，可用来将数据读入其他器件。 解复用器为直流耦合，支持宽带工作。

    HMC855LC5的所有时钟和数据输入均采用CML并通过片上50 Ω端接至正电源GND，可采用直流或交流耦合。 差分输出的信号源端接至50 Ω，同样可交流或直流耦合。 输出可直接连接50 Ω接地端接系统，或者通过CML逻辑输入驱动器件。 HMC855LC5还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。 HMC855LC5采用-3.3V单电源供电，提供符合RoHS标准的5x5 mm SMT封装。

    应用

  • SONET OC-192
  • 宽带测试和测量
  • 串行数据传输高达28 Gbps
  • FPGA接口

    • 优势和特点
  • 差分与单端工作
  • 半速率时钟输入
  • ¼速率参考时钟输出
  • 快速上升和下降时间： 22 ps
  • 低功耗： 644 mW（典型值）
  • 可编程差分输出电压摆幅： 450 - 1,144 mV
  • 单电源： -3.3V
  • 32引脚5x5mm SMT封装： 25mm
    • 相关的评估套件共有1个
  • EVAL-HMC855LC5 - HMC855LC5评估板：

    • 本页提供评估HMC855LC5的评估板订购信息。

  • EVAL-HMC855LC5 - 无：

    • 无
