ADM8828 - 内置关断功能的开关电容电压反相器

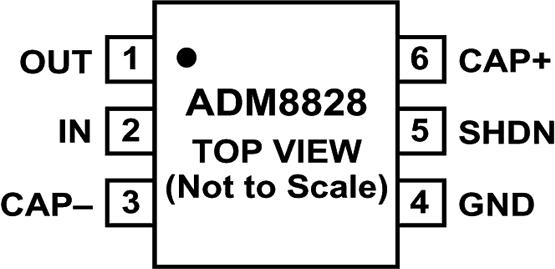

ADM8828是AD公司的一款开关电容变换器产品，ADM8828是内置关断功能的开关电容电压反相器，本站介绍了ADM8828的封装应用图解、特点和优点、功能等，并给出了与ADM8828相关的AD元器件型号供参考。

ADM8828 - 内置关断功能的开关电容电压反相器 - 开关电容变换器 - 电源管理 - Analog Devices

产品描述

ADM8828/ADM8829是一款电荷泵电压反相器，可用来从正输入产生负输出电源。+1.5 V至+5.5 V范围内的输入电压可以反相为1.5 V至5.5 V输出电压。这种反相方案非常适合在单电源系统中产生负供电轨。电荷泵只需用两个较小的外部电容。25 mA以下输出电流可以实现99%以上的功效。

优势和特点

使输入电源电压反相

电压转换效率：99%

输出电流：25 mA

关断功能

仅需两个电容

1 µF 电容

18 Ω 输出电阻

输入范围：+1.5 V至+5.5 V

静态电流：600 µA

关断电流：20 nA (ADM8828)
