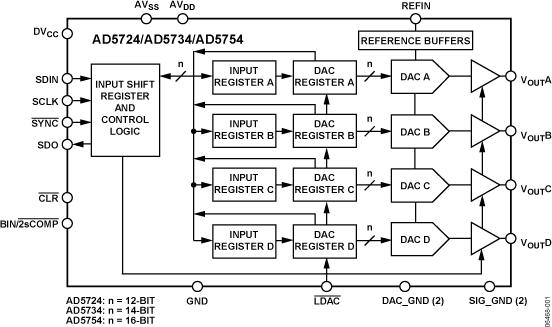

AD5734 - 典型设计图：

AD5734 - 完整的四通道、14位、串行输入、单极性/双极性、电压输出DAC

AD5734是AD公司的一款数模转换器 (DAC)产品，AD5734是完整的四通道、14位、串行输入、单极性/双极性、电压输出DAC，本站介绍了AD5734的封装应用图解、特点和优点、功能等，并给出了与AD5734相关的AD元器件型号供参考。

AD5734 - 完整的四通道、14位、串行输入、单极性/双极性、电压输出DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5724/AD5734/AD5754 分别是四通道、12/14/16位、串行输入、电压输出数模转换器(DAC)，采用+4.5 V至+16.5 V单电源或±4.5 V至±16.5 V双电源供电。标称满量程输出范围可通过软件选择，选项有+5 V、+10 V、+10.8 V、±5 V、±10 V和±10.8 V。同时还内置输出放大器、基准电压缓冲器以及专有上电/省电控制电路。

这些器件可保证单调性，最大积分非线性(INL)误差为±16 LSB，噪声很低，最大建立时间为10 μs。

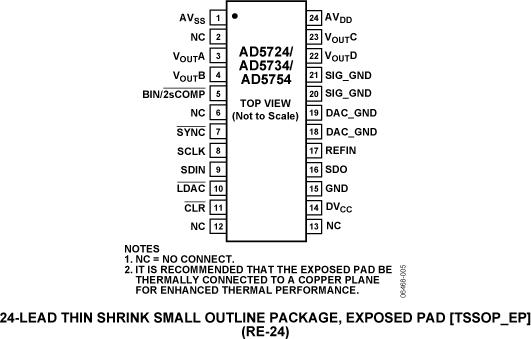

AD5724/AD5734/AD5754 采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。对于双极性输出，输入编码方式为用户可选的二进制补码或偏移二进制（取决于BIN/2sComp引脚的状态）；对于单极性输出，输入编码方式为标准二进制。利用异步清零功能，可将所有DAC寄存器清零至用户可选的零电平或中量程输出。这些器件均采用24引脚TSSOP封装，额定温度范围为?40°C至+85°C工业温度范围。

应用

工业自动化

闭环伺服控制、过程控制

汽车测试与测量

可编程逻辑控制器

数据手册, Rev. 0, 8/08

优势和特点

完整的四通道、12/14/16位数模转换器(DAC)

采用单电源或双电源供电

软件可编程输出范围：+5 V, +10 V, +10.8 V, ±5 V, ±10 V, ±10.8 V

积分非线性(INL)误差：±16 LSB（最大值）；微分非线性(DNL)误差：±1 LSB（最大值）

总非调整误差(TUE)：0.1% FSR（最大值）
