产品描述

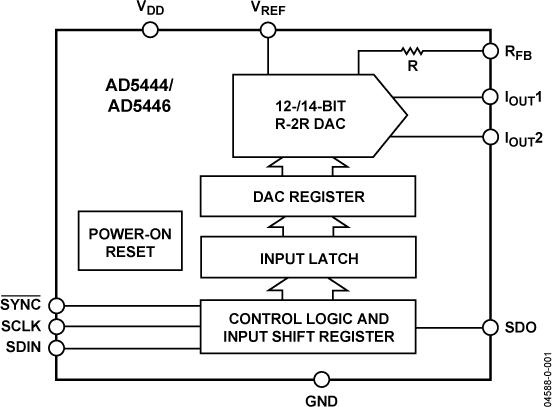

AD5444/AD5446分别是CMOS、12/14位、电流输出数模转换器(DAC)。这些器件均采用2.5 V至5.5 V单电源供电，因此适合电池供电及其它应用。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，乘法带宽最高可达12 MHz。

这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI?、MICROWIRE?及大多数DSP接口标准兼容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

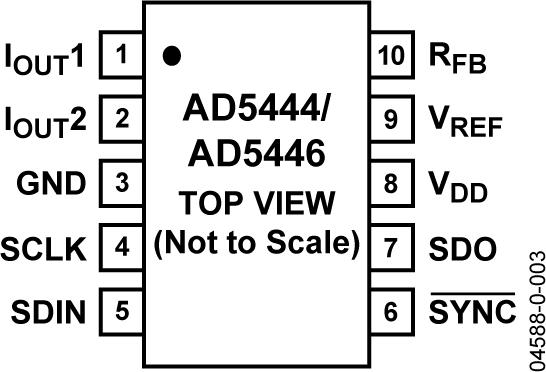

满量程输出电流由所施加的外部基准输入电压(VREF)决定。尽管采用2.5 V至5.5 V单电源供电，不过这些器件也能处理±10 V基准电压输入。与外部电流转电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。AD5444/AD5446采用10引脚小型MSOP封装，与AD5425/AD5426/AD5432/AD5443 系列DAC引脚兼容。

应用

便携式电池供电应用

波形发生器

模拟处理

仪器仪表应用

可编程放大器和衰减器

数字控制校准

可编程滤波器和振荡器

复合视频

超声

增益、失调和电压调整

汽车雷达

优势和特点

乘法带宽：12 MHz

积分非线性(INL)：± 0.5 LSB（12位）

引脚兼容的12/14-Bit电流输出DAC

2.5 V至5.5 V电源供电

10引脚MSOP封装

±10 V基准电压输入

50 MHz串行接口

更新速率：2.7 MSPS

扩展的温度范围： −40°C to +125°C

四象限乘法

上电复位，具有掉电检测功能

功耗：0.4 µA（典型值）
