AD5685R - 四通道、14位 nanoDAC+ ，内置2 PPM/°C片内基准电压源和SPI接口

AD5685R是AD公司的一款数模转换器 (DAC)产品，AD5685R是四通道、14位 nanoDAC+ ，内置2 PPM/°C片内基准电压源和SPI接口，本站介绍了AD5685R的封装应用图解、特点和优点、功能等，并给出了与AD5685R相关的AD元器件型号供参考。

AD5685R - 四通道、14位 nanoDAC+ ，内置2 PPM/°C片内基准电压源和SPI接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

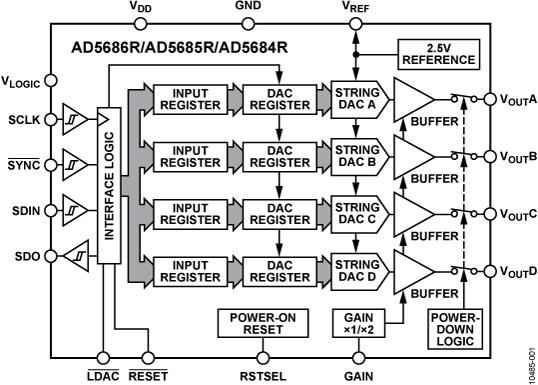

AD5685R nanoDAC+TM是一款四通道、14位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/?C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。

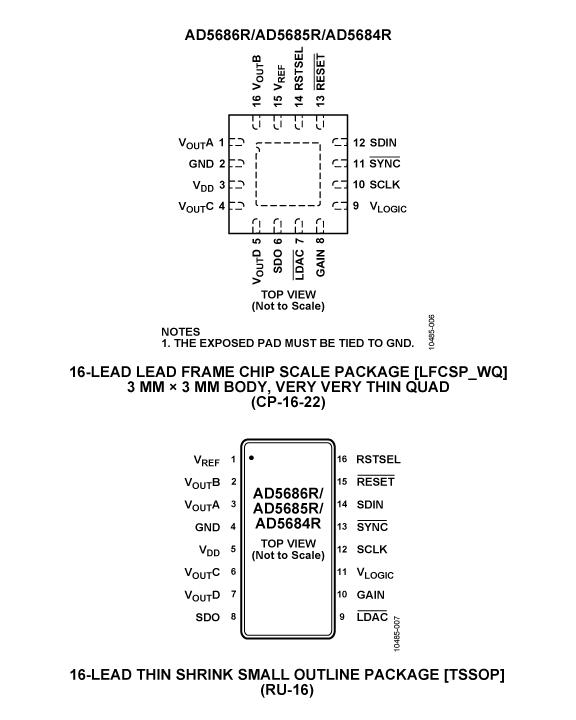

采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5685R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。

AD5685R采用多功能SPI接口，时钟速率最高达50 MHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦
- 高相对精度：AD5685R（14位）：±1LSB INL（最大值）
- 低漂移片内基准电压源：：温度漂移：2.5V时2ppm/°C
- 小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统

优势和特点

高相对精度（INL）：14位时最大±1 LSB

低漂移2.5 V基准电压源：典型值2 ppm/°C

小型封装：3 mm × 3 mm 16引脚LFCSP或TSSOP

总不可调整误差(TUE)：0.1% FSR（最大值）

失调误差：1.5 mV（最大值）

增益误差：0.1 % FSR（最大值）

高驱动能力：20 mA，0.5 V（供电轨）

用户可选增益1或2（GAIN引脚）

复位至零电平或中间电平（RSTSEL引脚）

1.8 V逻辑兼容

带回读或菊花链的50 MHz SPI

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD5686R - AD5686R评估板：

EVAL-AD5686RSDZ评估板设计可帮助用户快速进行新型AD5686R电路原型制作，并缩短设计时间。 AD5686R采用2.7 V至5.5 V单电源供电。 AD5686R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。

ADI的AD5686R数据手册上有关于该器件的完整数据，使用评估板时，应同时参阅数据手册与本用户指南。

通过SDP板与PC的USB端口接口。软件与评估板一同提供，便于用户编程AD5686R。不同的微控制器还提供PMOD™连接。
该评估板与ADI的任何SDP板兼容，并可单独购买。例如，EVAL-AD5686RSDZ和EVAL-SDP-CS1Z板（SDP-S控制器板）之间的典型连接。
