AD9683是一款14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC内核具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

ADC输出数据直接送至JESD204B串行输出通道。这些输出设置为CML电平。数据可以通过通道以最高采样速率250 MSPS发送，得到5 Gbps的通道速率。器件提供同步输入（SYNCINB±和SYSREF±）。

需要时，灵活的掉电选项可以明显降低功耗。通过专用快速检测引脚支持可编程超量程电平检测。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

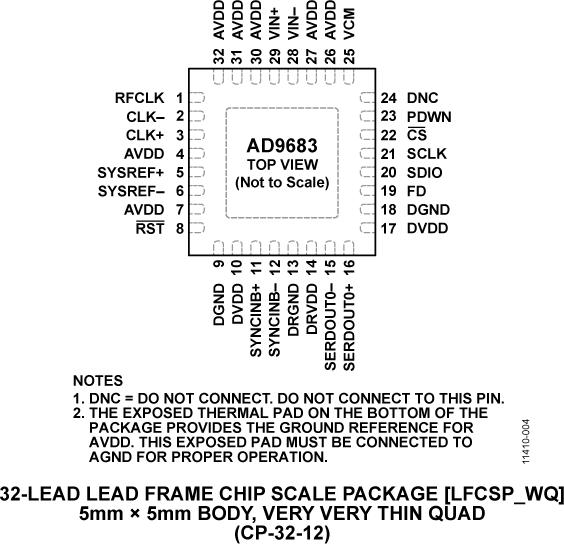

AD9683采用32引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。该产品受美国专利保护。

产品特色

1. 集成14位、170 MSPS/250 MSPS ADC。
2. 可配置的JESD204B输出模块支持最高5 Gbps的通道速率。
3. 片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。
4. 支持可选RF时钟输入以简化系统板设计。
5. 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
6. 采用1.8 V单电源供电。
7. 标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、掉电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。

应用

本页提供评估AD9683的评估板订购信息。
