AD8031 - 2.7 V、800 μA、80 MHz轨到轨输入/输出单路放大器

AD8031是AD公司的一款运算放大器产品，AD8031是2.7 V、800 μA、80 MHz轨到轨输入/输出单路放大器，本站介绍了AD8031的封装应用图解、特点和优点、功能等，并给出了与AD8031相关的AD元器件型号供参考。

AD8031 - 2.7 V、800 μA、80 MHz轨到轨输入/输出单路放大器 - 运算放大器 - 轨到轨放大器 - Analog Devices

产品描述

AD8031(单核)是一款单电源电压反馈型放大器，具有高速特性，小信号带宽为80 MHz，压摆率为30 V/µs，建立时间为125 ns。实现以上特性采用+5 V单电源供电时，功耗小于4.0 mW。这一低功耗特性可以在不牺牲动态性能的情况下延长高速、电池供电系统的工作时间。

AD8031采用单电源供电，具有轨到轨输入和输出特性，额定电源电压为+2.7 V、+5 V和±5 V。输入电压范围可以扩展至各供电轨以外500 mV。输出电压摆幅为各供电轨20 mV以内，以提供最大的输出动态范围。

AD8031还能提供出色的信号质量，而每放大器电源电流仅为800µA。采用+5 V电源时，对于2 V峰峰值、1 MHz输出信号，总谐波失真(THD)为-62 dBc；对于100 kHz、4.6 V峰峰值信号，THD为-86 dBc。低失真和快速建立时间使它特别适合用作单电源ADC的缓冲器。

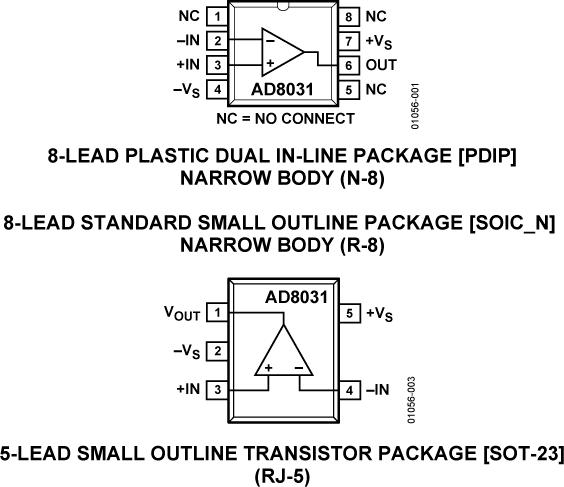

AD8031采用+2.7 V至+12 V单电源或最高±6 V双电源供电，适合各种各样的应用，包括具有高带宽要求的电池供电系统以及器件密度高且要求较低功耗的高速系统。它采用8引脚PDIP、8引脚SOIC_N和5引脚SOT-23封装，工作温度范围为-40°C至+85°C工业温度范围。

AD8032 双路放大器

优势和特点

低功耗每放大器电源电流800 µA 额定电源电压：+2.7 V、+5 V和 ±5 V

高速及快速建立(5 V) –3 dB带宽：80 MHz (G = +1) 压摆率：30 V/µs 0.1%建立时间：125 ns

输出电流：15 mA

高等级选项 VOS(最大值)= 1.5 mV

轨到轨输入和输出输入高于电源电压0.5 V不会反相输入共模电压范围扩展至供电轨200 mV以外输出摆幅为任一供电轨20 mV以内

低失真 –62 dB(1 MHz，VO = 2 V峰峰值) –86 dB(100 kHz，VO= 4.6 V峰峰值)

相关的评估套件共有2个

EVAL-AD8031 - AD8031 评估板：

本评估板专为帮助用户评估AD8031而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
