AD5112 - 单通道、64位、I2C接口、±8%电阻容差、非易失性数字电位计

AD5112是AD公司的一款数字电位计产品，AD5112是单通道、64位、I2C接口、±8%电阻容差、非易失性数字电位计，本站介绍了AD5112的封装应用图解、特点和优点、功能等，并给出了与AD5112相关的AD元器件型号供参考。

AD5112 - 单通道、64位、I2C接口、±8%电阻容差、非易失性数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

AD5112为64位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，A、B和W引脚提供最高±6 mA的电流密度。低电阻容差、低标称温度系数和高带宽特性可以简化开环应用和容差匹配应用。

新的低游标电阻特性将电阻阵列两个极值之间的游标电阻降低至45 Ω（典型值）。

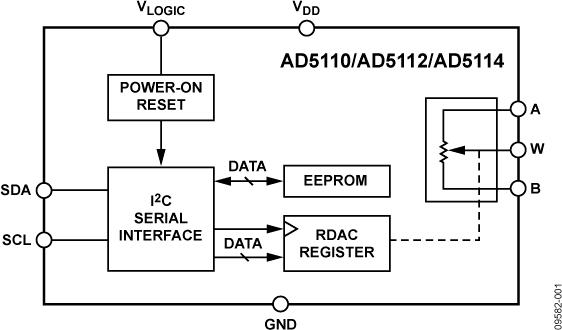

游标设置可以通过I2C兼容型数字接口控制，也可以利用该接口回读游标寄存器和EEPROM内容。电阻容差存储在EEPROM中，端到端容差精度为0.1%。

AD5112采用2 mm × 2 mm LFCSP封装，保证工作温度范围为?40°C至+125°C的扩展工业温度范围。

应用

机械电位计的替代产品

便携式电子设备的电平调整

音量控制

低分辨率DAC

LCD面板亮度和对比度控制

可编程电压至电流转换

可编程滤波器、延迟、时间常数

反馈电阻可编程电源

传感器校准

优势和特点

标称电阻容差误差：±8%（最大值）

游标电流：±6 mA

可变电阻器模式下的温度系数： 35 ppm/°C

低功耗：2.5 μA（最大值，2.7 V，125°C）

宽带宽：4 MHz（5 kΩ选项）

上电EEPROM刷新时间：< 50 μs

125°C时典型数据保留期：50年

100万写周期

模拟电源电压：2.3 V至5.5 V

逻辑电源电压：1.8 V至5.5 V

宽工作温度范围：−40℃至+125℃

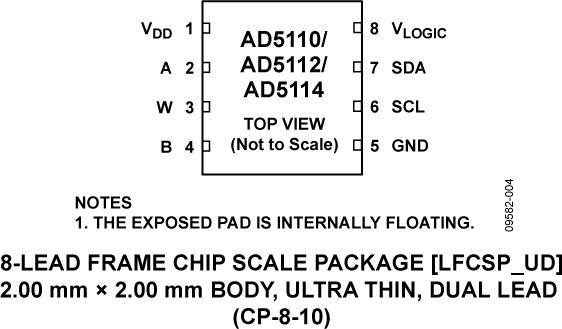

2 mm × 2 mm × 0.55 mm、8引脚超薄LFCSP封装

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD5110SDZ - AD5110评估板：

这款针对AD5110的评估板含有SDP连接和软件，可通过SDP板控制AD5110。

该评估板需使用SDP控制器板以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

EVAL-AD5110SDZ - 无：

无
