AD5676R - 八通道16位nanoDAC+,内置2 PPM/°C基准电压源和SPI接口
AD5676R是AD公司的一款数模转换器 (DAC)产品,AD5676R是八通道16位nanoDAC+,内置2 PPM/°C基准电压源和SPI接口,本站介绍了AD5676R的封装应用图解、特点和优点、功能等,并给出了与AD5676R相关的AD元器件型号供参考。
AD5676R - 八通道16位nanoDAC+,内置2 PPM/°C基准电压源和SPI接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

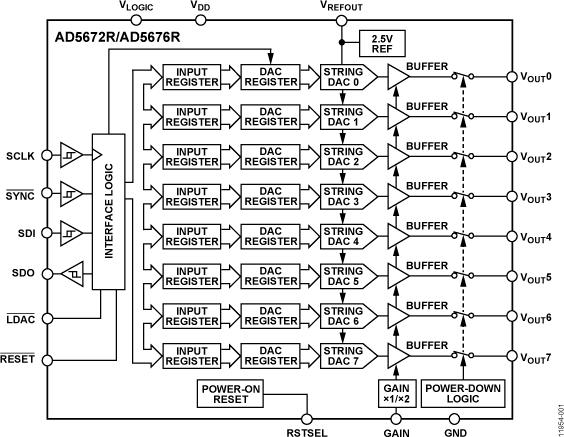

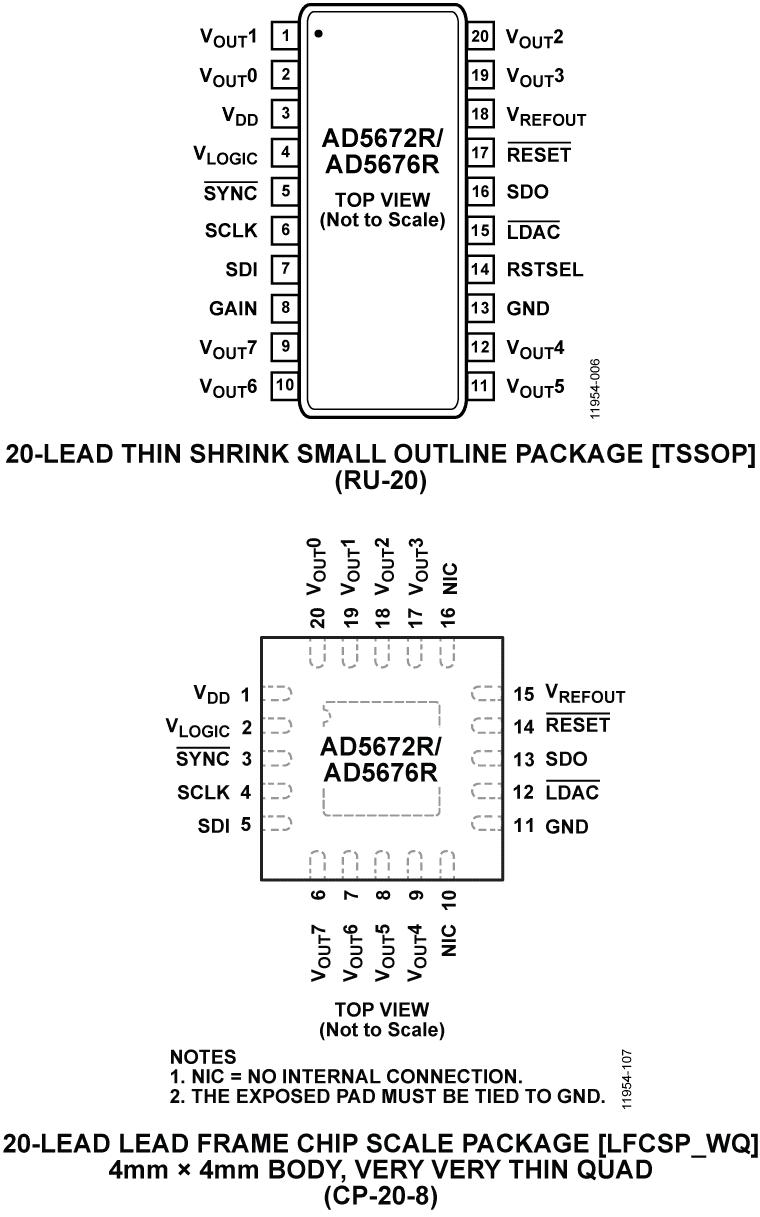

AD5672R/AD5676R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC),内置2.5 V、2 ppm/?C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 这些器件采用20引脚TSSOP封装。
AD5672R/AD5676R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平,直到执行一次有效的写操作为止。 每个器件都具有各通道独立掉电特性,在掉电模式下,器件功耗降至2.5 µA。
AD5672R/AD5676R采用多功能串行外设接口(SPI),时钟速率最高达50 MHz,并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。
产品特色
- 高相对精度(INL)。
AD5672R(12位):±0.1 LSB(最大值)
AD5676R(16位):±3 LSB(最大值) - 低漂移2.5 V片内基准电压源。
应用
该用户指南对AD5676/AD5676R八通道、电压输出数模转换器(DAC)的评估板操作进行详细说明。
EVAL-AD5676SDZ/EVAL-AD5676RSDZ评估板可帮助客户快速进行新型AD5676/AD5676R电路原型制作,并缩短设计时间。 AD5676/AD5676R采用2.7 V至5.5 V单电源供电。 AD5676R内置一个2.5 V基准电压源,最大输出电压为2.5 V至5 V。AD5676不包含内部基准电压源。因此,ADR431可作为2.5 V片内基准电压源。 如果需要,通过EXT_REF SMB连接器可施加不同的基准电压。
ADI的AD5676/AD5676R相应数据手册上提供有关该器件的完整数据,使用评估板时,应同时参阅数据手册和本用户指南。
评估板通过SDP板与PC的USB端口连接。 软件与评估板一同提供,便于用户设置AD5676/AD5676R。
此评估板与EVAL-SDP-CB1Z Blackfin® SDP控制器板(SDP-B)兼容,后者可在ADI网站上订购: www.analog.com。
