AD5040 - 全精度3 V/5 V、14位VOUTnanoDAC?转换器、缓冲输出、采用Sot 23封装
AD5040是AD公司的一款数模转换器 (DAC)产品,AD5040是全精度3 V/5 V、14位VOUTnanoDAC?转换器、缓冲输出、采用Sot 23封装,本站介绍了AD5040的封装应用图解、特点和优点、功能等,并给出了与AD5040相关的AD元器件型号供参考。
AD5040 - 全精度3 V/5 V、14位VOUTnanoDAC?转换器、缓冲输出、采用Sot 23封装 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

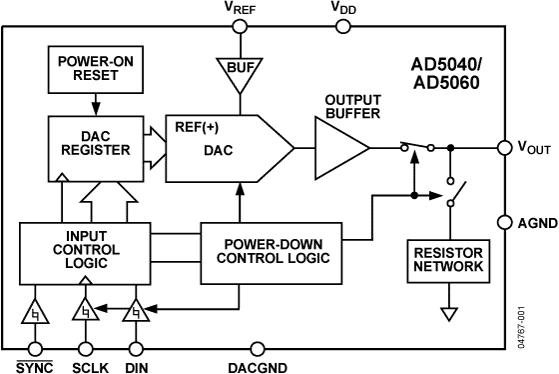

AD5040属于nanoDAC系列,是一款单通道、全精度、14位、缓冲电压输出DAC,采用SOT-23封装。
AD5040在SOT-23封装中集成了14位DAC及高性能输出缓冲器,最大积分非线性误差(INL)为1 LSB,因而是开环控制或精密增益与失调等高性能应用的理想之选。该器件采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI?、QSPI?、MICROWIRE?、DSP接口标准兼容。AD5040的基准电压通过一个外部REF引脚获得,芯片上提供基准电压缓冲,可简化该器件应用。该器件内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到对该器件执行一次有效的写操作为止。此外还具有省电特性,在省电模式下,器件在5 V时的功耗降至1 μA,并提供软件可选输出负载。省电模式通过串行接口启动,上电时突波非常低。
产品特色
- 提供8引脚SOT23封装。
- 14位精度、最大INL为1 LSB,内置输出缓冲。
- 上电时毛刺非常低。
- 高速串行接口,时钟速率最高达30 MHz。
- 为用户提供两种省电模式。
应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
