SSM2304 - 2 W、无滤波器、D类立体声音频放大器

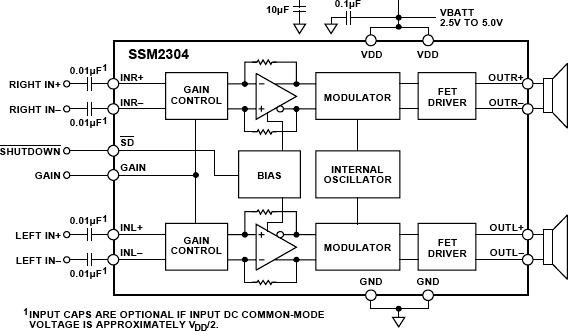

SSM2304是AD公司的一款音频放大器产品，SSM2304是2 W、无滤波器、D类立体声音频放大器，本站介绍了SSM2304的封装应用图解、特点和优点、功能等，并给出了与SSM2304相关的AD元器件型号供参考。

SSM2304 - 2 W、无滤波器、D类立体声音频放大器 - 音频放大器 - 音频和视频 - Analog Devices

产品描述

SSM2304是一款全集成式高功效D类立体声音频放大器，针对便携式应用实现最高性能而设计。应用电路只需极少的外部器件，采用2.5 V至5.0 V单电源供电。采用5.0 V电源供电时，它能够提供2 W连续输出功率，驱动4 Ω负载，总谐波失真及噪声(THD + N)小于10%。

SSM2304采用高功效、低噪声调制方案。以5.0 V电源供电、以1.4 W功率驱动8 Ω负载时，该器件的功效比为85%，并且信噪比(SNR)高于98 dB。与其它D类架构相比，采用PDM调制可提供更低的电磁辐射。

SSM2304具有微功耗关断模式，关断电流典型值为20 nA。对SD引脚施加逻辑低电平可以使能关断模式。

该器件架构使之能实现极低水平的爆音与咔嚓声，使器件开启和关闭期间输出端的电压毛刺最小，从而降低启动和停用时的声频噪声。

SSM2304提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。

SSM2304还具有出色的电源噪声抑制性能，包括GSM传输突发脉冲和RF整流所引起的噪声。

该器件具有18 dB的预设增益，利用外部电阻可以降低该增益。

SSM2304的额定温度范围为?40°C至+85°C商用温度范围。它还内置热关断和输出短路保护功能，采用16引脚、3 mm x 3 mm引脚架构芯片级封装(LFCSP)。

应用
- 笔记本电脑和PC
- 移动电话
- MP3 播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具

数据手册, Rev. 0, 1/07

优势和特点

内置输出级的无滤波器D类放大器

采用5.0 V电源时能够以2 W功率驱动4 Ω负载、1.4 W功率驱动8 Ω负载，且THD小于10%

功效比：85%（5.0 V、以1.4 W功率驱动8 Ω扬声器）

信噪比(SNR)高于98 dB

采用16引脚、3 mm × 3 mm LFCSP封装

单电源供电：2.5 V至5.0 V

超低关断电流：20 nA

短路和热保护

“爆音与咔嚓声”抑制

内置电阻可减少电路板上的器件数量

默认固定增益为18 dB，且用户可调整
