HMC821 - 集成VCO的小数N分频PLL，采用SMT封装，860 – 1040，1720 – 2080，3440 – 4,160 MHz

HMC821是AD公司的一款PLL/频率合成器产品，HMC821是集成VCO的小数N分频PLL，采用SMT封装，860 – 1040，1720 – 2080，3440 – 4,160 MHz，本站介绍了HMC821的封装应用图解、特点和优点、功能等，并给出了与HMC821相关的AD元器件型号供参考。

HMC821 - 集成VCO的小数N分频PLL，采用SMT封装，860 – 1040，1720 – 2080，3440 – 4,160 MHz - PLL/频率合成器 - 射频和微波 - Analog Devices

产品描述

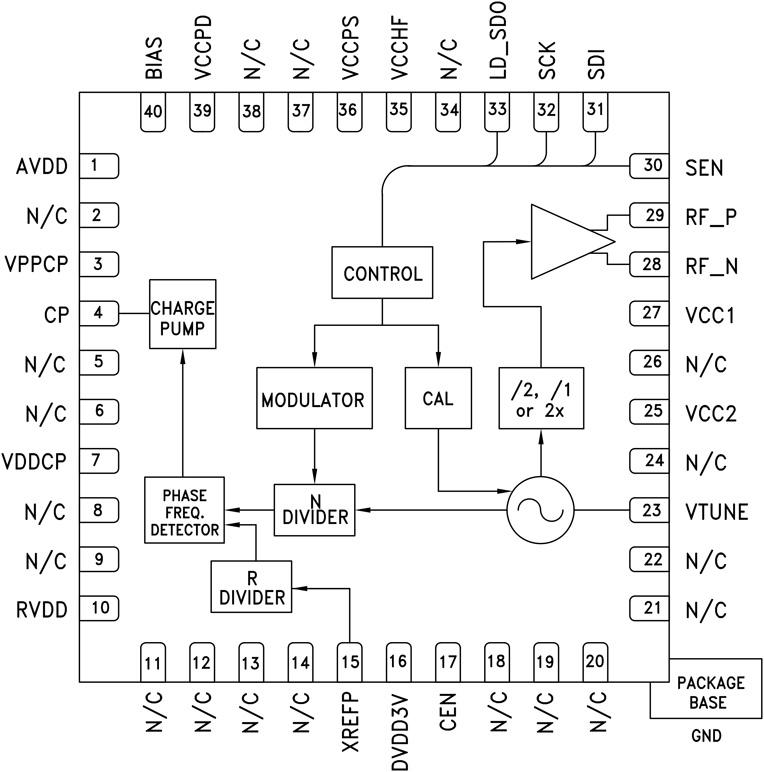

HMC821LP6CE是一款全功能小数N分频锁相环(PLL)频率合成器，集成压控振荡器(VCO)。频率合成器由带有三频段输出的集成式低噪声VCO、用于低压VCO调谐的自动校准子系统、极低噪声数字相位检波器(PD)、精密控制电荷泵、低噪声参考路径分频器和小数分频器组成。

小数分频频率合成器采用高级Σ-Δ型调制器设计，支持超精细步长和低杂散产物。相位检波器(PD)采用防周跳(CSP)技术，具有更快的跳频时间。超低近载波相位噪声和低杂散特性还实现了更宽的环路带宽，从而具有更快的跳频和低微音特性。

有关工作原理和寄存器映射信息，请参见“集成VCO的PLL – RF VCO”操作指南。

应用

蜂窝/4G基础设施

中继器和毫微微蜂窝

通信测试设备

有线电视设备

相控阵应用

替代DDS

极高数据速率无线电

优势和特点

RF带宽： 860-1040，1720-2080，3440-4,160 MHz

小数或整数模式

19位预分频器

超低相位噪声：-106 dBc/Hz（带内典型值）

品质因数(FOM)：-227 dBc（整数）

24位步长，3 Hz分辨率（典型值）

200 MHz、14位参考路径输入

防周跳

40引脚6x6mm SMT封装： 36mm²
