AD5370 - 40通道、16-Bit、串行输入、电压输出型DAC
AD5370是AD公司的一款数模转换器 (DAC)产品,AD5370是40通道、16-Bit、串行输入、电压输出型DAC,本站介绍了AD5370的封装应用图解、特点和优点、功能等,并给出了与AD5370相关的AD元器件型号供参考。
AD5370 - 40通道、16-Bit、串行输入、电压输出型DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

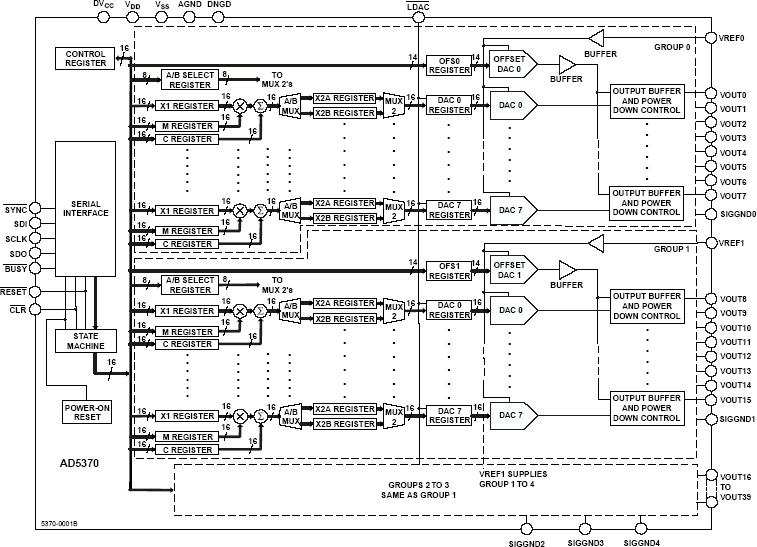

AD5370*是一款40通道的16-bit DAC,采用64引脚LFCSP封装和64引脚LQFP。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整,以去除误差。更灵活的是,器件被分为5组,每组8个DAC。3个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整,第1组通过失调DAC 1进行调整,第2组到第4组通过失调DAC 2进行调整。
AD5370提供VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时,输出放大器的裕量需求为1.4 V。
AD5370具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口,能够处理高达50 MHz的时钟速率。它还具有100 MHz的低压差分信号(LVDS)串行接口。
DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低,所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器,允许去除增益和失调误差。
每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。
应用
*Protected by U.S. Patent No. 5,969,657; other patents pending.
Data Sheet, Rev. B, 3/08
AD5370评估板可在外部DSP或微控制器的控制下单独使用,也可连接PC使用。同时还提供用于AD536x寄存器的编程软件。对AD536x的控制则通过USB接口实现。
