当前位置：AD公司 > > AD芯片 >> HMC311SC70 - InGaP HBT增益模块放大器，采用SMT封装，DC - 8 GHz

HMC311SC70技术文档下载：

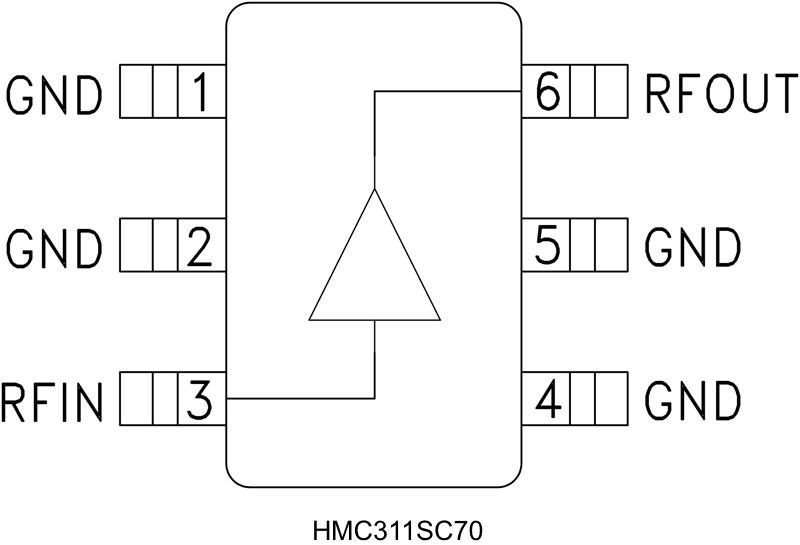

HMC311SC70 - 典型设计图：

HMC311SC70 - InGaP HBT增益模块放大器，采用SMT封装，DC - 8 GHz

HMC311SC70是AD公司的一款增益模块产品，HMC311SC70是InGaP HBT增益模块放大器，采用SMT封装，DC - 8 GHz，本站介绍了HMC311SC70的封装应用图解、特点和优点、功能等，并给出了与HMC311SC70相关的AD元器件型号供参考。

HMC311SC70 - InGaP HBT增益模块放大器，采用SMT封装，DC - 8 GHz - 增益模块 - 放大器 - Analog Devices, LLC

产品描述

HMC311SC70(E)是一款GaAs InGaP异质结双极性晶体管(HBT)增益模块MMIC SMT放大器，工作频率范围为DC至8 GHz。此款放大器采用业界标准SC70封装，可用作级联50 Ohm增益级或用于驱动输出功率高达+15 dBm的HMC混频器LO端口。 HMC311SC70(E)提供15 dB的增益，+30 dBm的输出IP3，同时仅需+5V电源提供54 mA电流。达林顿拓扑结构可降低对正常工艺变化的敏感度，提供出色的温度增益稳定性，只需极少的外部偏置元件。

应用

蜂窝/PCS/3G

WiBro / WiMAX / 4G

固定无线和WLAN

有线电视、电缆调制解调器和数字广播卫星

微波无线电和测试设备

优势和特点

增益： 15 dB

P1dB输出功率： +15 dB

输出IP3： +30 dBm

可级联50 Ω I/O

单电源： +5V
