AD8005 - 270 MHZ、400μA电流反馈型放大器

AD8005是AD公司的一款运算放大器产品，AD8005是270 MHZ、400μA电流反馈型放大器，本站介绍了AD8005的封装应用图解、特点和优点、功能等，并给出了与AD8005相关的AD元器件型号供参考。

AD8005 - 270 MHZ、400μA电流反馈型放大器 - 运算放大器 - 电流反馈放大器 - Analog Devices

产品描述

AD8005是一款超低功耗、高速放大器，具有170 MHz的宽信号带宽和280 V/μs的压摆率，静态电源电流仅为400 μA。这些特性可以延长高速、电池供电系统的工作时间，而不会降低动态性能。

由于采用电流反馈型设计，0.1 dB增益平坦度达30 MHz，同时差分增益和相位误差分别为0.11%和0.4°。谐波失真在整个宽带宽范围内均很低，1 MHz时THD（总谐波失真）为63 dBc，10 MHz时THD为50 dBc。这些特性使AD8005非常适合用作便携式视频、医疗或通信系统中高速模数转换器的信号调理放大器或缓冲器。

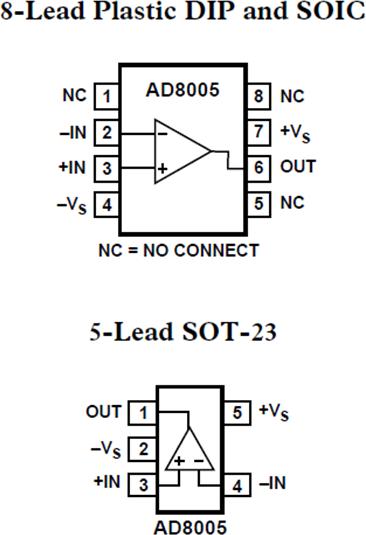

AD8005的额定电源电压为+5 V或±5 V，工作温度范围为40°C至+85°C工业温度范围，提供8引脚DIP、8引脚SOIC和5引脚SOT-23三种封装。

应用

信号调理

模数缓冲器

功耗敏感、高速系统

电池供电设备

环路/远程电源系统

通信或视频测试系统

便携式医疗仪器

优势和特点

低失真/低噪声 –63 dBc （1 MHz, VO = 2 V p-p） –50 dBc （10 MHz, VO = 2 V p-p）输入电压噪声：4.0 nV/vHz (10 MHz)

高速 –3 dB带宽：270 MHz (G = +1) –3 dB带宽：170 MHz(G = +2) 压摆率：280 V/µs(G = +2) 0.1%建立时间：28 ns（2 V步进，G = +2）

超低功耗电源电流：400 µA （以 ± VS工作时为4 mW）单电源供电额定值

良好的视频特性 (RL = 1 kΩ, G = +2) 0.1 dB增益平坦度：30 MHz 差分增益误差：0.11% 差分相位误差：0.4°

相关的评估套件共有2个

EVAL-AD8005 - AD8005 评估板：

本评估板专为帮助用户评估AD8005而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
