HMC778 - 集成VCO 的小数N分频PLL，采用SMT封装，9.6 - 10.8 GHz

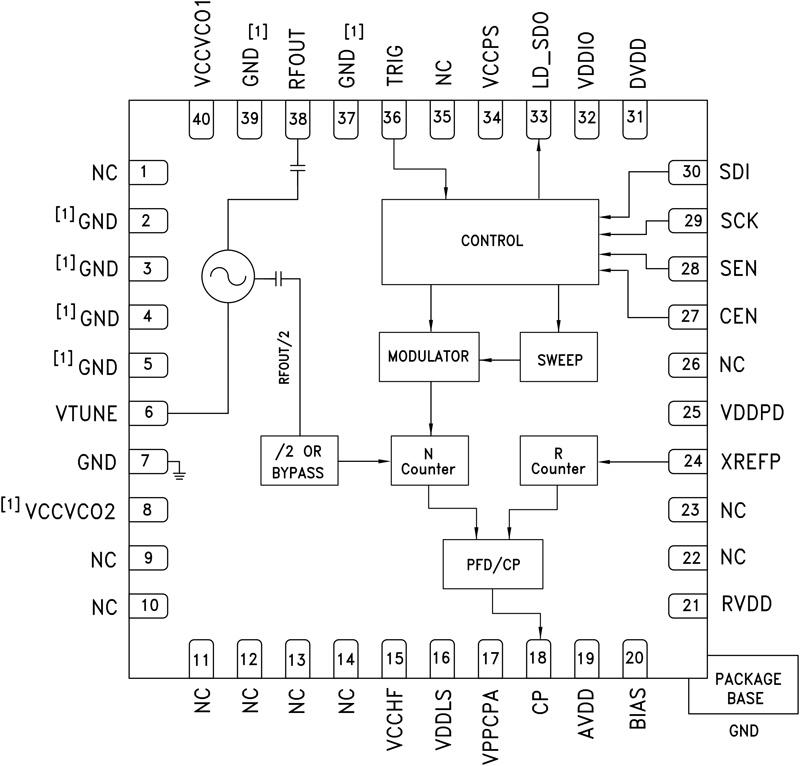

HMC778是AD公司的一款PLL/频率合成器产品，HMC778是集成VCO 的小数N分频PLL，采用SMT封装，9.6 - 10.8 GHz，本站介绍了HMC778的封装应用图解、特点和优点、功能等，并给出了与HMC778相关的AD元器件型号供参考。

HMC778 - 集成VCO 的小数N分频PLL，采用SMT封装，9.6 - 10.8 GHz - PLL/频率合成器 - 射频和微波 - Analog Devices

产品描述

HMC778LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)频率合成器。输入参考频率范围为DC至350 MHz，同时采用小数频率合成器的高级Σ-Δ型调制器设计具有超精细步长和极低杂散。高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。此外，HMC778LP6CE还提供扫频和调制、外部触发、双缓冲、精确频率控制、相位调制等特性。 HMC778LP6CE采用无引脚QFN 6 x 6 mm表贴封装。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

VSAT无线电

微波点对点无线电

测试设备与工业控制

军用最终用途

相控阵应用

FMCW雷达系统

优势和特点

RF带宽： 9.6 GHz至10.8 GHz

小数或整数模式

超低相位噪声 10.2 GHz；50 MHz（参考值） -106 / -102 dBc/Hz（10 kHz，小数/整数） -140 dBc/Hz（1 MHz，开环）

品质因数(FOM) -230 / -227 dBc/Hz（小数/整数）

350 MHz，14位参考路径输入

频率和相位调制

集成扫频仪

触发跳频

外部触发

40引脚6 x 6 mm SMT封装： 36 mm²

相关的评估套件共有1个

EVAL-HMC778LP6CE - HMC778LP6CE评估板：

本页提供评估HMC778LP6CE的评估板订购信息。

EVAL-HMC778LP6CE - 无：

无
