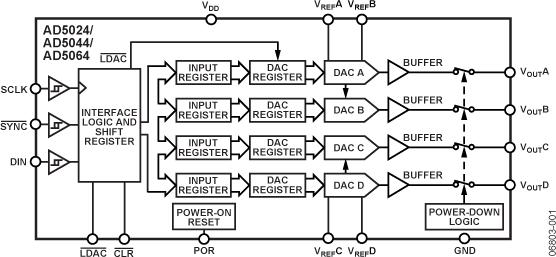

AD5044 - 典型设计图：

AD5044 - 全精度、四通道、14位、缓冲电压输出、4.5 V至5.5 V nanoDAC?，采用SPI接口

AD5044是AD公司的一款数模转换器 (DAC)产品，AD5044是全精度、四通道、14位、缓冲电压输出、4.5 V至5.5 V nanoDAC?，采用SPI接口，本站介绍了AD5044的封装应用图解、特点和优点、功能等，并给出了与AD5044相关的AD元器件型号供参考。

AD5044 - 全精度、四通道、14位、缓冲电压输出、4.5 V至5.5 V nanoDAC?，采用SPI接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5024/AD5044/AD5064是低功耗、四通道12/14/16位缓冲电压输出：nanoDAC DAC，相对精度特性为1 LSB INL（积分非线性）、1 LSB DNL（差分非线性），具有独立的基准电压引脚，可以采用4.5 V至5.5 V单电源供电。此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI?、MICROWIRE?和DSP接口标准兼容。片内提供基准电压缓冲。AD5024/AD5044/AD5064内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5024/AD5044/ AD5064具有关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品特色

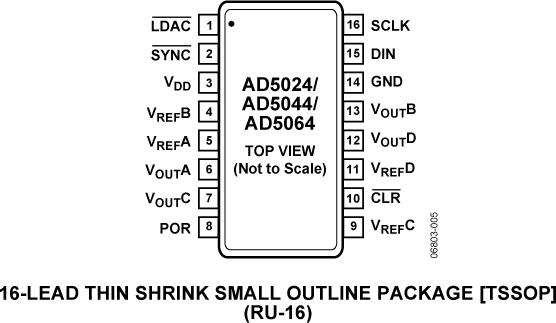

1.四通道、16引脚TSSOP封装。
2.16位精度、1 LSB INL
3.上电时毛刺非常低。
4.高速串行接口，时钟速率最高达50 MHz。
5.复位至已知输出电压（零电平或中间电平）。

应用

- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

优势和特点

低功耗四通道12/14/16位DAC，±1 LSB INL

AD5666的引脚兼容、性能升级产品

独立和共用电压参考引脚选项

轨到轨工作

4.5 V至5.5 V电源供电

上电复位至零电平或中间电平

3种关断功能以及各通道独立关断功能

硬件LDAC，具有软件LDAC override功能

CLR 功能，清零至可编程码
