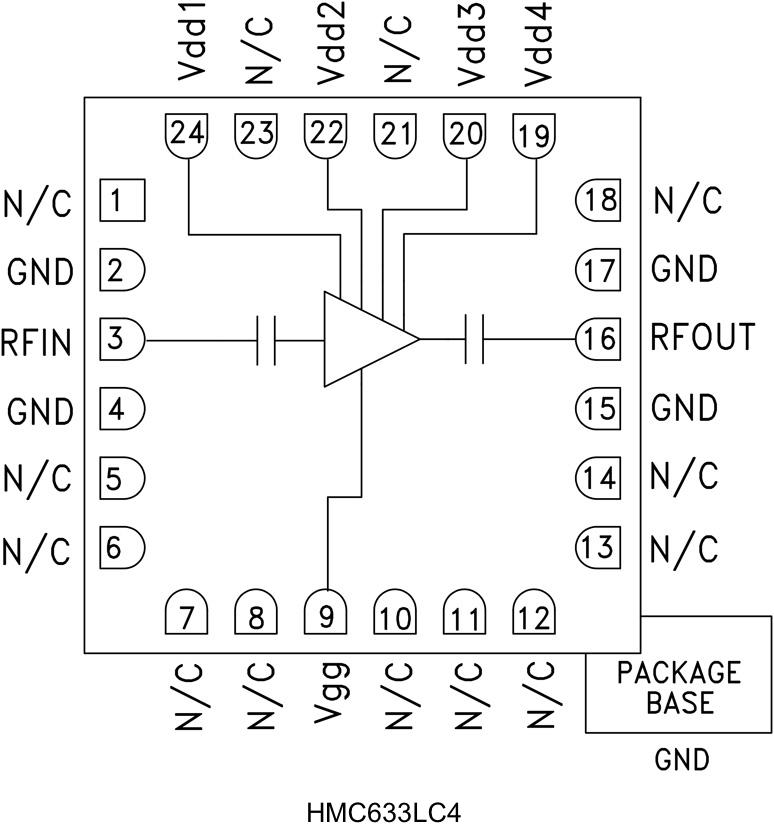

HMC633LC4 - 典型设计图：

HMC633LC4 - 驱动放大器，采用SMT封装，5.5 - 17 GHz

HMC633LC4是AD公司的一款宽带分布式放大器产品，HMC633LC4是驱动放大器，采用SMT封装，5.5 - 17 GHz，本站介绍了HMC633LC4的封装应用图解、特点和优点、功能等，并给出了与HMC633LC4相关的AD元器件型号供参考。

HMC633LC4 - 驱动放大器，采用SMT封装，5.5 - 17 GHz - 宽带分布式放大器 - 射频和微波 - Analog Devices, LLC

产品描述

HMC633LC4是一款GaAs PHEMT MMIC驱动放大器，采用无铅4x4 mm表贴陶瓷封装，工作频率范围为5.5至17 GHz。该放大器提供高达30 dB的增益、+30 dBm输出IP3及+23 dBm的输出功率（1 dB增益压缩时），功耗为180 mA（+5V电源）。

HMC633LC4驱动放大器非常适合工作频率范围为5.5至17 GHz的微波无线电应用，电压可偏置为+5V (130 mA)以提供2 dB较低增益并改善PAE。隔直放大器I/O匹配50 Ω，无需外部匹配元件。

应用

点对点无线电

点对多点无线电和VSAT

混频器LO驱动器

军事和太空

优势和特点

增益： 30 dB

P1dB: +23 dBm

饱和功率： +23.8 dBm (24% PAE)

电源电压： +5V (180 mA)

50 Ω匹配输入/输出

24引脚4x4mm SMT陶瓷封装： 16mm²

相关的评估套件共有1个

EVAL-HMC633LC4 - HMC633LC4 评估板：

本页提供评估HMC633LC4的评估板订购信息

EVAL-HMC633LC4 - 无：

无
