ADF4113技术文档下载：

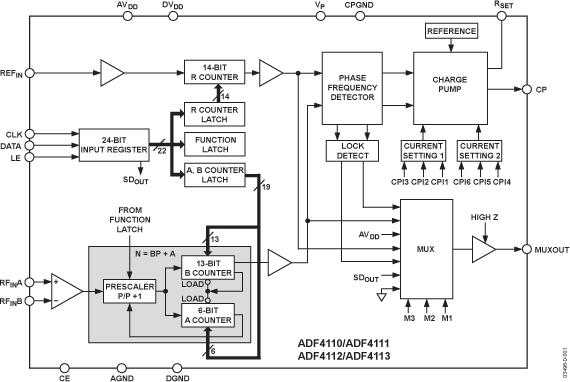

ADF4113 - 典型设计图：
ADF4113 - 单通道、整数N分频、4.0 GHz PLL，内置可编程预分频器和电荷泵
ADF4113是AD公司的一款定时IC和时钟产品，ADF4113是单通道、整数N分频、4.0 GHz PLL，内置可编程预分频器和电荷泵，本站介绍了ADF4113的封装应用图解、特点和优点、功能等，并给出了与ADF4113相关的AD元器件型号供参考。
ADF4113 - 单通道、整数N分频、4.0 GHz PLL，内置可编程预分频器和电荷泵 - 定时IC和时钟 - PLL/频率合成器 - Analog Devices, LLC
产品描述
ADF4110系列频率合成器可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程基准分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。
此外，14位参考分频器（R分频器）允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。
所有片内寄存器均通过简单的三线式接口进行控制。这些器件采用2.7 V至5.5 V电源供电，不用时可以关断。
优势和特点
相关的评估套件共有1个
本页面包含用于评估内置可编程预分频器和电荷泵的ADF4113单通道、整数N分频、4.0 GHz PLL的评估板的订购信息。
该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
无
