ADP2325是一款功能全面的双通道降压DC-DC调节器，采用电流模式架构。ADP2325集成了两个高端功率型MOSFET开关，和两个低端驱动器，可控制外部N沟道MOSFET。采用两个脉冲宽度调制(PWM)通道，提供5 A双路输出，或10 A单路交错式输出。支持4.5 V至20 V输入电源电压范围，输出电压可低至0.6 V。

开关频率可设置，范围介于250 kHz至1.2 MHz之间，或与外部时钟同步，将多轨应用的干扰降至最低。PWM双通道180°错相工作，因此能降低输入电流纹波，并减小输入电容的尺寸。

双向同步引脚可配置为60°、90°或120°相移，为实现堆叠式多相功率解决方案提供了可能性。

ADP2325轻载时，为获得更高功效，以脉冲频率调制(PFM)模式工作，或在噪声敏感应用中以强制PWM模式工作。外部补偿和软启动提供设计灵活性。独立的使能输入和电源良好输出提供可靠的电源时序。

为提高系统可靠性，器件包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护和热关断等特性。

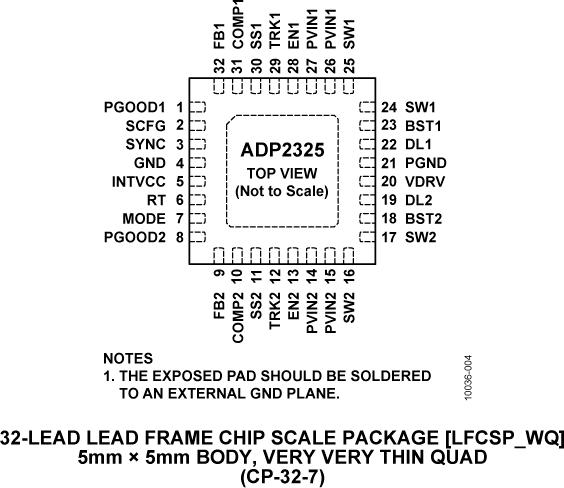

ADP2325在-40°C至+125°C的结温范围内工作，采用32引脚LFCSP_WQ封装。

应用

ADP2325评估板ADP2325-EVALZ是完整的双通道、5 A降压稳压器解决方案，用户可采用近乎理想的印刷电路板(PCB)布局来评估ADP2325的性能。

采用两个脉冲宽度调制(PWM)通道，提供5 A双路输出，或10 A单路交错式输出。 开关频率可在250 kHz至1.2 MHz范围内进行编程，或可同步至带可编程60、90或120相移的外部时钟，从而实现可堆叠多相功率解决方案。

ADP2325评估板的输出电压针对通道1和通道2分别预设为1.2 V和3.3V。 选择PWM模式后，开关频率设置为500 kHz。 不同的输出电压设置和配置可以通过选用合适的无源器件或跳线设置来实现。 环境工作温度范围为−40°C至+85°C。

有关ADP2325双通道稳压器的完整详情可参考ADI公司提供的ADP2325数据手册，应同时参阅数据手册和本用户指南。
