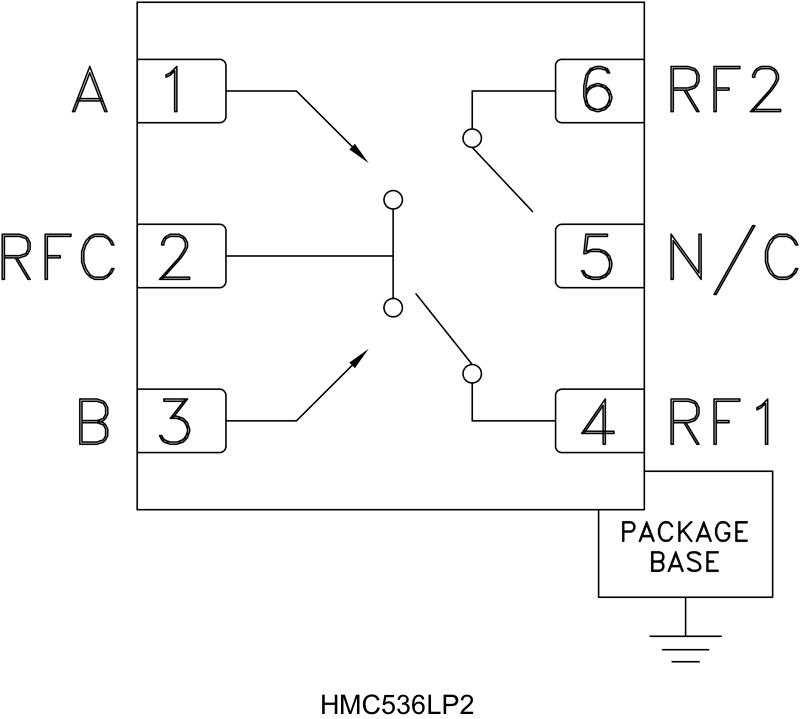

HMC536LP2 - 典型设计图：
HMC536LP2典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC536LP2介绍

HMC536LP2 - 3W SPDT T/R Switch SMT, DC - 6 GHz,

HMC536LP2是AD公司的一款SPDT T/R产品，HMC536LP2是3W SPDT T/R Switch SMT, DC - 6 GHz,，本站介绍了HMC536LP2的封装应用图解、特点和优点、功能等，并给出了与HMC536LP2相关的AD元器件型号供参考。

HMC536LP2 - 3W SPDT T/R Switch SMT, DC - 6 GHz, - SPDT T/R - 开关和多路复用器 - Analog Devices

产品描述

The HMC536LP2(E) is a DC to 6 GHz GaAs MMIC T/R switch in leadless 2x2 mm DFN LP2 surface mount packages with an exposed ground paddle. The switch is ideal for cellular, WiMAX, & WiBro access point and subscriber applications featuring low 0.6 dB insertion loss and high +54 dBm input IP3. Power handling is excellent up through 6 GHz with the switch offering a P0.1dB compression point of +29 dBm at +3V and +33 dBm at +5V control. On-chip circuitry allows positive voltage control of 0/+3V or 0/+5V at very low DC currents. The HMC536LP2(E) occupies only 4 mm² and are ideal for applications where small size is required.

Applications

  • Cellular/PCS/3G Infrastructure
  • WiMAX, WiBro & Fixed Wireless
  • CATV/CMTS
  • Test Instrumentation
    • 优势和特点
  • Input P0.1dB: +33 dBm @ +5V
  • Insertion Loss: 0.6 dB
  • Positive Control: +3V or +5V
  • Isolation: 27 dB
  • 2x2 mm Leadless DFN SMT Package, 4 mm²
    • 相关的评估套件共有1个
  • EVAL-HMC536LP2 - HMC536LP2 评估板：

    • 本页提供评估HMC536LP2的评估板订购信息。

  • EVAL-HMC536LP2 - 无：

    • 无
