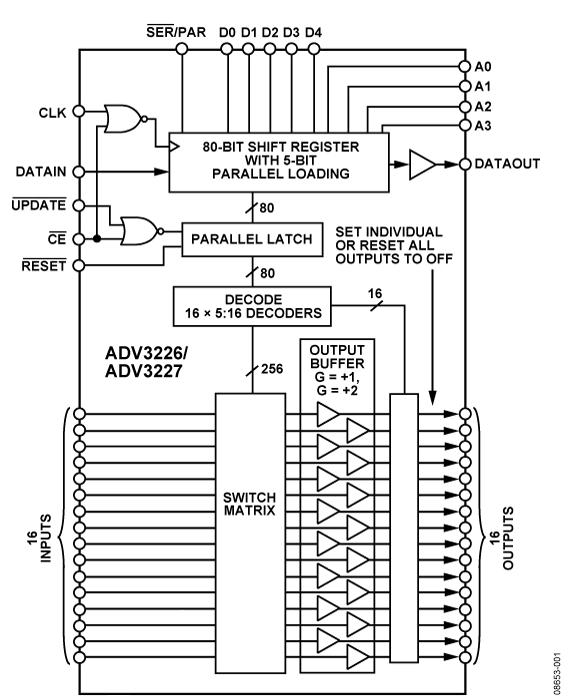

ADV3227 - 典型设计图：

ADV3227 - 750 MHz、16 × 16模拟交叉点开关

ADV3227是AD公司的一款缓冲模拟交叉点阵列产品，ADV3227是750 MHz、16 × 16模拟交叉点开关，本站介绍了ADV3227的封装应用图解、特点和优点、功能等，并给出了与ADV3227相关的AD元器件型号供参考。

ADV3227 - 750 MHz、16 × 16模拟交叉点开关 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices, LLC

产品描述

ADV3226/ADV3227均为高速16 × 16模拟交叉点开关矩阵，其?3 dB信号带宽大于750 MHz，通道切换的1%建立时间少于20 ns。

ADV3226/ADV3227含有16个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，从而防止关断通道向输出总线提供负载。ADV3226的增益为+1，ADV3227的增益为+2。两种器件均采用±5 V电源供电，仅消耗118 mA (ADV3226)和133 mA (ADV3227)的空闲电流。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，而无需对整个阵列重新编程。

ADV3226/ADV3227采用100引脚LFCSP封装，额定温度范围为?40°C至+85°C扩展工业温度范围。

应用

高速信号路由，包括：
视频（NTSC、PAL、S、SECAM、YUV、RGB）
压缩视频（MPEG、小波）
3级数字视频(HDB3)

数据通信

电信

优势和特点

16 x 16高速非阻塞式开关阵列

引脚排列和功能与 AD8114 / AD8115相当

完整的解决方案缓冲输入可编程高

阻抗输出

16个输出放大器，

G = +1 (ADV3226),

G = +2 (ADV3227)

驱动150 Ω负载

采用±5 V电源供电

低功耗：1.3 W

出色的交流性能 −3 dB带宽，200 mV p-p： 820 MHz (ADV3226), 750 MHz (ADV3227) 2 V p-p: 600 MHz (ADV3226), 750 MHz (ADV3227) 压摆率：2150 V/μs (ADV3226)；2950 V/μs (ADV3227)

可对开关阵列进行串行或并行编程

100引脚LFCSP封装(12 mm × 12 mm)

相关的评估套件共有1个

EVAL-ADV3227 - ADV3227 评估板：

本页提供750 MHz、16x16模拟交叉点开关ADV3227的评估板订购信息。

EVAL-ADV3227 - 无：

无
