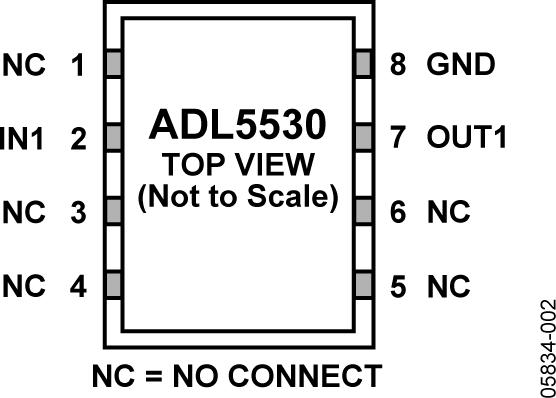

ADL5530典型设计图一
ADL5530典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADL5530介绍
ADL5530 - DC至1000 MHz 中频增益模块

ADL5530是AD公司的一款增益模块产品,ADL5530是DC至1000 MHz 中频增益模块,本站介绍了ADL5530的封装应用图解、特点和优点、功能等,并给出了与ADL5530相关的AD元器件型号供参考。

ADL5530 - DC至1000 MHz 中频增益模块 - 增益模块 - 射频和微波 - Analog Devices, LLC

产品描述

ADL5530是一款宽带、固定增益、线性放大器,工作频率最高达1000 MHz,可用于各种有线和无线设备,包括蜂窝、宽带、有线电视和LMDS/MMDS应用。

ADL5530提供稳定的16.5 dB增益,增益不随频率、温度、电源、器件而变化,OIP3为37 dBm,输出压缩点为21.8 dB,噪声系数为3 dB。

这款放大器为单端式,具有内部匹配50 Ω电阻,输入回波损耗为11 dB。只需配置输入/输出交流耦合电容、一个电源去耦电容和一个外部电感便能工作。

ADL5530采用3 V或5 V电源供电,电源电流为110 mA。

ADL5530采用GaAs pHEMPT工艺制造,提供3 mm × 2 mm、LFCSP封装,使用裸露焊盘以获得出色的热阻抗性能,工作温度范围为-40°C至+85°C。同时提供配置齐全的评估板。

优势和特点
  • GaAs单端16.5 dB固定增益放大器
  • 内部50 Ω输入与输出匹配电阻
  • 在整个温度范围和工作电压范围内提供额定增益与输出功率
  • 小尺寸、3 mm x 2 mm、LFCSP封装
  • 3 V至5 V电源供电
  • 工作频率范围:DC至1000 MHz
  • 可以在常见的中频频率70 MHz、190 MHz、380 MHz下工作
  • 高三阶交调截点:+37 dBm
  • 输出压缩点:+22 dBm
  • 低噪声系数:3 dB
  • 相关的评估套件共有1个
  • EVAL-ADL5530 - ADL5530 评估板:
  • ADL5530-EVALZ是一款4层FR4评估板。 正常工作时需使用一个5 V/100 mA单电源。 应将5 V电源连接至测试环路的J5VPOS和J6GND引脚。 或者,电源连接可通过2引脚接头W-1实现。RF输入施加于SMA连接器的IN1引脚。 SMA连接器的OUT1引脚提供RF输出。

  • EVAL-ADL5530 - 无:
