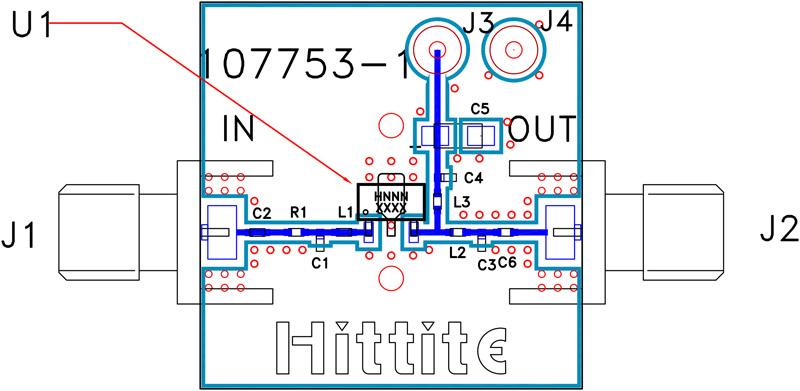

HMC454 - 典型设计图：
HMC454典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC454介绍

HMC454 - ½ 瓦特高IP3放大器，采用SMT封装，0.4 - 2.5 GHz

HMC454是AD公司的一款RF放大器产品，HMC454是½ 瓦特高IP3放大器，采用SMT封装，0.4 - 2.5 GHz，本站介绍了HMC454的封装应用图解、特点和优点、功能等，并给出了与HMC454相关的AD元器件型号供参考。

HMC454 - ½ 瓦特高IP3放大器，采用SMT封装，0.4 - 2.5 GHz - RF放大器 - 放大器 - Analog Devices

产品描述

HMC454ST89(E)是一款高动态范围GaAs InGaP异质结双极性晶体管(HBT)、1⁄2瓦特MMIC放大器，在0.4至2.5 GHz的频率下工作。 该放大器采用低成本的行业标准SOT89封装，在0.8至1.0 GHz频率下的增益通常为17.8 dB，在1.8至2.2 GHz频率下的增益通常为12.5 dB。 它仅使用极小数量的外部元件和单个+5V电源，其输出IP3可以优化为+40 dBm（0.9 GHz时）或+42 dBm（2.0 GHz时）。 高输出IP3和PAE使得HMC454ST89(E)成为适合蜂窝/PCS/3G、WLL、ISM和固定无线应用的理想驱动放大器。

应用

  • GSM、GPRS和EDGE
  • CDMA和W-CDMA
  • 有线电视/电缆调制解调器
  • 固定无线和WLL

    • 优势和特点
  • 输出IP3： +40至+42 dBm
  • 增益： 12.5 dB (2,150 MHz)
  • PAE为50%（Pout为+28 dBm时）
  • +17.5 dBm的W-CDMA 通道功率（ACP为-45 dBc时）
  • +5V单电源
  • 行业标准SOT89封装
  • 包含在HMC-DK002设计人员套件中
    • 相关的评估套件共有1个
  • EVAL-HMC454ST89 - HMC454ST89 评估板：

    • 本页提供评估HMC454ST89的评估板订购信息。

  • EVAL-HMC454ST89 - 无：

    • 无
