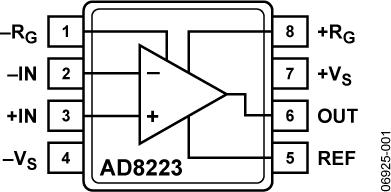

AD8223是一款集成单电源仪表放大器，在单电源（+3.0 V～+25 V电源）情况下提供轨对轨输出摆幅。仅需一个外部电阻，即可灵活的设置其增益，它采用工业标准8引脚封装。

无外部电阻时，AD8223的增益为5；当使用外部电阻，AD8223的增益最高可以配置为1000。

在增益增加时，AD8223具备出色的交流共模抑制比，因此能保持误差最小，而且CMRR在高达200 Hz时保持恒定，可以抑制线性噪声以及线性谐波。AD8223具有宽输入共模范围，可以放大共模电压为-150 mV的信号。尽管AD8223已为单电源工作而优化，但当采用双电源（±2.5 V～±12.5 V）工作时，AD8223仍将提供出众的性能。

低功耗（在3 V时功耗1.5 mW ）、宽电源电压范围以及轨对轨输出摆幅等特性，使得AD8223成为电池供电应用的理想选择。当工作电源电压较低时，轨对轨输出级使动态范围最大化。AD8223取代了分立的仪表放大器设计，并在最小的空间内提供出众的线性、温度稳定性与可靠性。

应用

ADI公司提供一系列评估板，以便帮助用户评估8引脚封装的仪表放大器。访问用户指南 UG-261.

该用户指南描述三款通用评估板，可用于评估许多ADI仪表放大器。若需获得某款仪表放大器的性能数据，请参考该放大器的数据手册。
