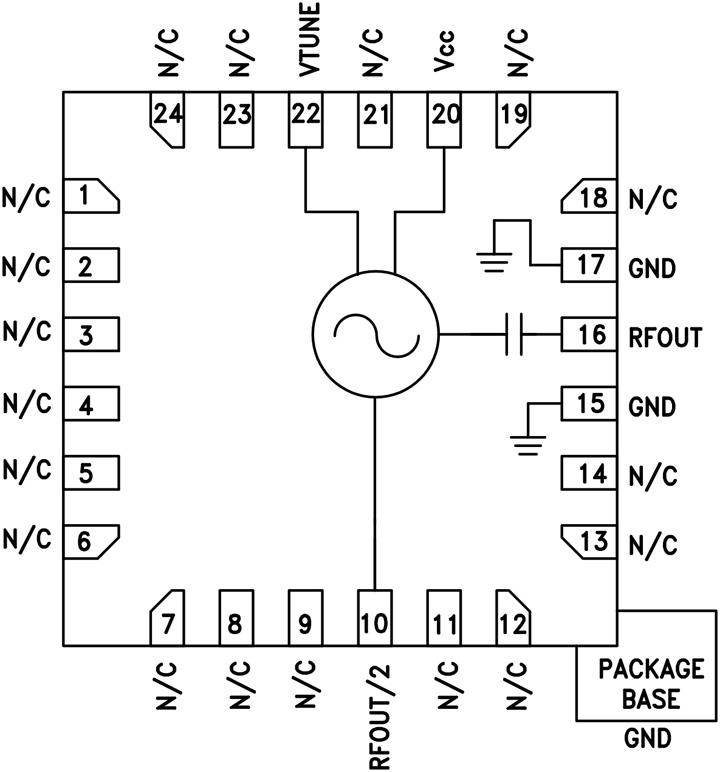

HMC737 - 典型设计图：

HMC737 - 具有半频输出的MMIC VCO，14.9 - 15.5 GHz

HMC737是AD公司的一款VCO与PLO产品，HMC737是具有半频输出的MMIC VCO，14.9 - 15.5 GHz，本站介绍了HMC737的封装应用图解、特点和优点、功能等，并给出了与HMC737相关的AD元器件型号供参考。

HMC737 - 具有半频输出的MMIC VCO，14.9 - 15.5 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC737是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。该器件集成谐振器、负电阻器件、变容二极管，并具有半频输出。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。采用+4.2V电源电压时，输出功率为+9 dBm（典型值）。该压控振荡器采用无铅QFN 4x4 mm表贴封装，同时无需外部匹配元件。

应用

点对多点无线电

测试设备和工业控制

SATCOM

军用最终用途

优势和特点

双路输出： Fo = 14.9 - 15.5 GHz Fo/2 = 7.45 - 7.75 GHz

Pout: +9 dBm

相位噪声： -105 dBc/Hz @ 100 kHz

无需外部谐振器

24引脚4x4 mm QFN封装： 16 mm²

相关的评估套件共有1个
