当前位置：AD公司 > > AD芯片 >> HMC347
HMC347技术文档下载：
HMC347技术文档产品手册下载

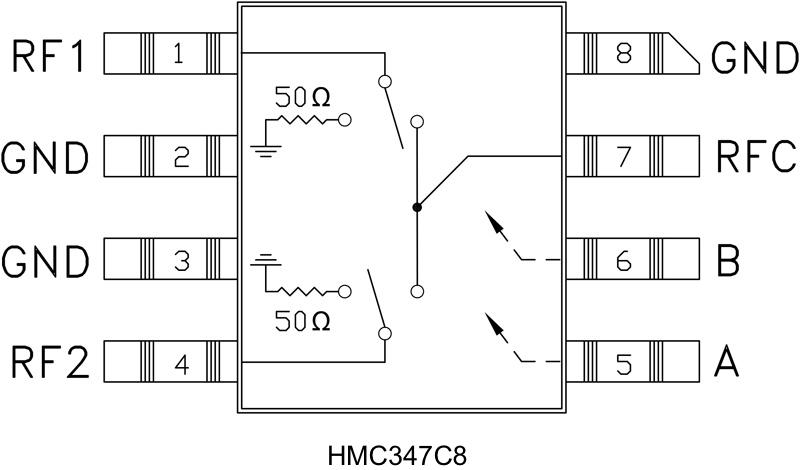

HMC347 - 典型设计图：
HMC347典型设计图一
HMC347典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC347介绍

HMC347 - HMC347 / HMC347C8 / HMC347G8 / HMC347LP3SPDT非反射、高隔离开关芯片、采用SMT和密封型SMT封装，DC至20 GHz

HMC347是AD公司的一款SPST, SPDT, SP3T, SP4T, SP6T, SP8T产品，HMC347是HMC347 / HMC347C8 / HMC347G8 / HMC347LP3SPDT非反射、高隔离开关芯片、采用SMT和密封型SMT封装，DC至20 GHz，本站介绍了HMC347的封装应用图解、特点和优点、功能等，并给出了与HMC347相关的AD元器件型号供参考。

HMC347 - HMC347 / HMC347C8 / HMC347G8 / HMC347LP3SPDT非反射、高隔离开关芯片、采用SMT和密封型SMT封装，DC至20 GHz - SPST, SPDT, SP3T, SP4T, SP6T, SP8T - 开关和多路复用器 - Analog Devices

产品描述

HMC347是一款宽带非反射GaAs MESFET SPDT MMIC 芯片和宽带高隔离非反射GaAs MESFET SPDT开关，采用8引脚玻璃或金属（密封型）表贴封装或低成本无引脚QFN 表贴封装。 该开关频率范围为DC至20 GHz，具有高隔离和低插入损耗。 由于采用了片内通孔结构，该开关在较低频率下具有大于50 dB的隔离度，在较高频率下具有大于40 dB的隔离度。 该开关采用两条−5/0 V负控制电压逻辑线工作，无需Vee和偏置电源，不会产生功耗。 开关工作电流低至DC。 该芯片集成了共面I/O，交付给客户前可进行100% RF测试。 SPDT为HMC132G7 SPDT的良好替代器件。

应用

  • 基站和电信基础设施
  • 光纤和宽带电信
  • 军事与太空
  • 微波无线电、雷达、ECM和VSAT
  • 测试仪器仪表



    • 优势和特点
  • 高隔离度： >40 dB (20 GHz)；30 dB (6 GHz)；42 dB (2.5 GHz)；>50 dB（高达3 GHz）；>45 dB（高达10 GHz）
  • 低插入损耗： 1.6 dB（10 GHz和20 GHz）；2 dB (6 GHz)
  • 非反射设计
  • 小尺寸： 1.3 mm x 0.8 mm x 0.1 mm
  • 8引脚密封型SMT封装；3 mm x 3 mm QFN SMT封装
    • 相关的评估套件共有2个
  • EVAL-HMC347G8 - HMC347G8评估板：

    • 本页提供评估HMC347G8的评估板订购信息。

  • EVAL-HMC347C8 - HMC347C8评估板：

    • 本页提供评估HMC347C8的评估板订购信息。
