AD8092 - 低成本、高速、轨到轨放大器(双路)

AD8092是AD公司的一款运算放大器产品，AD8092是低成本、高速、轨到轨放大器(双路)，本站介绍了AD8092的封装应用图解、特点和优点、功能等，并给出了与AD8092相关的AD元器件型号供参考。

AD8092 - 低成本、高速、轨到轨放大器(双路) - 运算放大器 - 轨到轨放大器 - Analog Devices

产品描述

AD8091(单路)和AD8092(双路)均为低成本、高速电压反馈型放大器，采用+3 V、+5 V或±5 V电源供电。这些放大器具有单电源供电能力，输入电压范围扩展至负供电轨以下200 mV，且在正供电轨1 V范围以内。

虽然AD8091/AD8092成本较低，但仍能够提供出色的整体性能和丰富多样的功能。输出电压摆幅达到各供电轨25 mV以内，可提供最大的输出动态范围及出色的过驱恢复能力。因此AD8091/AD8092适合视频电子设备应用，如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性则使这些器件成为有源滤波器应用的理想器件。AD8091/AD8092的电源电流较低，可以采用3 V单电源供电。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

宽带宽和快速压摆率使这些放大器也适合许多通用型高速应用，其中要求采用最高±6 V双电源和+3 V至+12 V单电源。

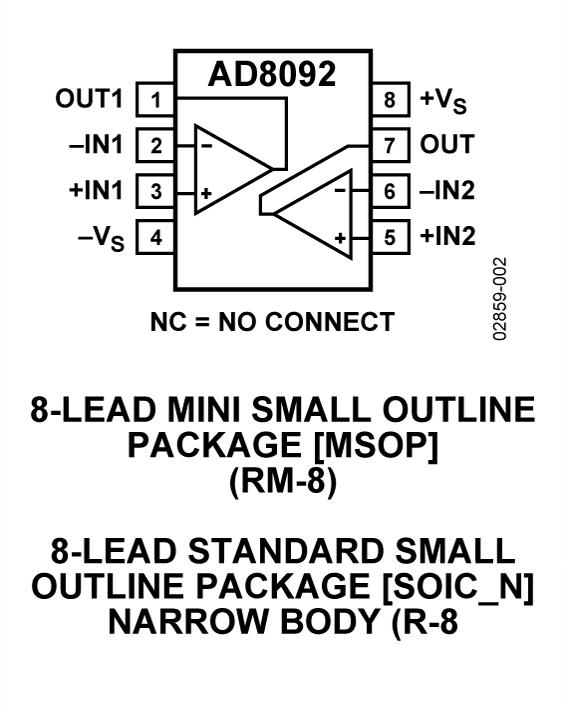

这些低成本、高性能放大器采用8引脚SOIC (AD8091/AD8092)、小型SOT23-5 (AD8091)和MSOP (AD8092)封装。

应用

同轴电缆驱动器

有源滤波器

视频切换器

专业相机

CCD成像系统

CDs/DVD

时钟缓冲器

数据手册, Rev. C, 9/07

优势和特点

低成本单路(AD8091)和双路(AD8092)放大器

额定电源电压：+3 V、+5 V和±5 V

单电源供电输出摆幅达到任一供电轨25 mV范围内

高速、快速建立(5 V)3 dB带宽：110 MHz (G = +1)压摆率：145 V/µs0.1%建立时间：50 ns

良好的视频特性(G = +2)0.1 dB增益平坦度：20 MHz(RL = 150 Ω)差分增益误差：0.03%(RL = 1 kΩ)差分相位误差：0.03%(RL = 1 kΩ)

低失真总谐波失真：-80 dBc(1 MHz，RL = 100 Ω)

出色的负载驱动能力从供电轨驱动45 mA、0.5 V驱动50 pF容性负载(G = +1)

低功耗：每个放大器4.4 mA

相关的评估套件共有2个

EVAL-AD8092 - AD8092 评估板：

本评估板专为帮助用户评估AD8092而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-2 - 通用型双通道高速运算放大器评估板：

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
