ADuM344x是采用ADI公司iCoupler 技术的四通道数字隔离器，支持最高达150 Mbps的数据速率。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler 器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。

此外，在信号数据速率相当的情况下， iCoupler 器件的功耗只有光耦合器的1/10至1/6。

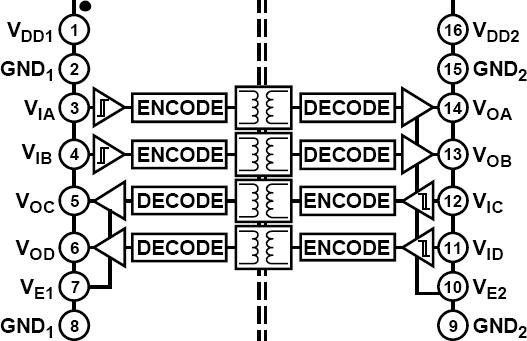

ADuM344x隔离器提供四个独立的隔离通道，支持多种通道配置（请参考“订购指南”）。ADuM344x采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM344x具有低脉冲宽度失真和严格的通道间匹配特性。与其它光耦合器不同，ADuM344x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

应用

数据手册, Rev. C, 1/09

ezLINX™ iCoupler?隔离接口开发环境为开发人员提供了高性价比、即插即用的方法，支持八个物理层评估，同时满足数字隔离通信标准（USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS）。Blackfin? ADSP-BF548处理器用于运行uCLinux操作系统，可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了开发时间。 ezLINX上的接口采用ADI的隔离式收发器，该收发器集成了iCoupler®和isoPower?数字隔离器技术

EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler?产品：
